JC-400/1+6 Compact Tubular Stranding Machine Fermeture pour le fil d'isolation

Name: JC-400/1+6 Compact Tubular Stranding Machine Fermeture pour le fil d'isolation
Brand: Beyde Trading Co.,Ltd
SKU: 630/1+8
Availability: InStock

Détails du produit

Lieu d'origine: Chine

Nom de marque: Beyde

Numéro de modèle: 630/1+8

Conditions de paiement et d'expédition

Quantité de commande min: 1 série

Détails d'emballage: Contenant

Délai de livraison: 90 jours

Conditions de paiement: L/C, D/A, D/P, T/T

Capacité d'approvisionnement: 200 ensembles/année

Obtenez le meilleur prix

Détails du produit

Description du produit

Détails du produit

Mettre en évidence:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                machine de dépôt de fils tubulaires isolants, machine de décapage tubulaire compacte, étriers tubulaires compacts


modèle:	JC-400/1+6	Nom du produit:	Toronneuse tubulaire
Toronnage de la direction:	Main gauche ou droite	Type de fil:	Fil d'aluminium ou de cuivre et d'acier
Diamètre de cabestan:	Pour les véhicules à moteur	Capstan vitesse:	230 m/min
Diamètre du tambour:	PND400	Toronnage du lancement:	Réglage sans pas
Vitesse de mise à l'eau:	800 r/min	Diamètre du fil:	1 à 5,0 mm
Max Stranding Dia, le directeur de l'établissement.:	15 mm	Tension du fil:	Autres appareils de construction
PLC:	Les produits

modèle:	JC-400/1+6
Nom du produit:	Toronneuse tubulaire
Toronnage de la direction:	Main gauche ou droite
Type de fil:	Fil d'aluminium ou de cuivre et d'acier
Diamètre de cabestan:	Pour les véhicules à moteur
Capstan vitesse:	230 m/min
Diamètre du tambour:	PND400
Toronnage du lancement:	Réglage sans pas
Vitesse de mise à l'eau:	800 r/min
Diamètre du fil:	1 à 5,0 mm
Max Stranding Dia, le directeur de l'établissement.:	15 mm
Tension du fil:	Autres appareils de construction
PLC:	Les produits

Description du produit

Plus grande efficacité JC-400/1+6 Machine de fermeture tubulaire pour fil isolant

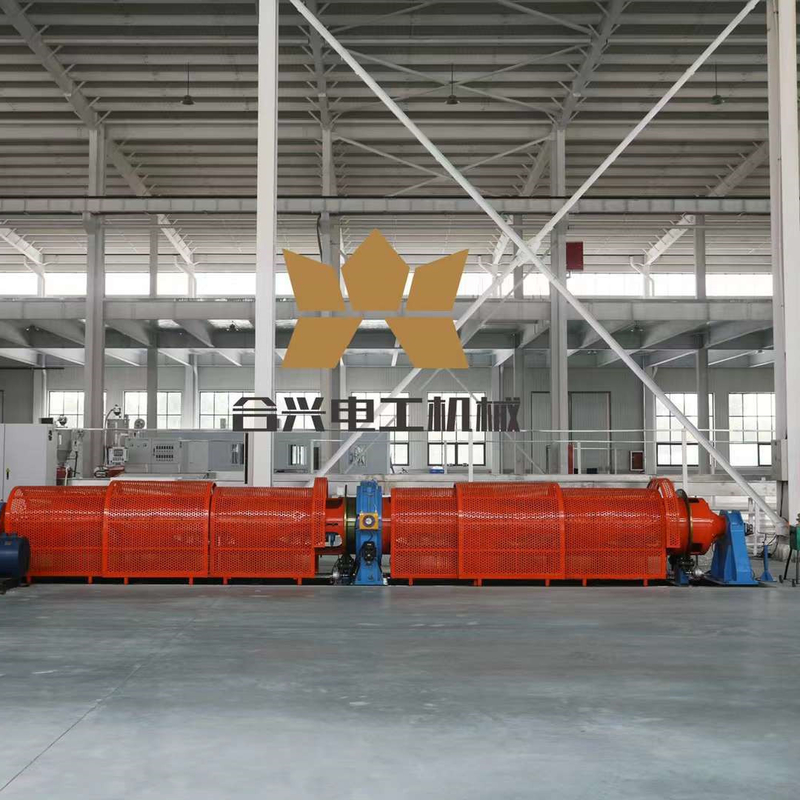

JC-400/1+6 Compact Tubular Stranding Machine Fermeture pour le fil d'isolation 0

1. Application:

Cette machine est principalement utilisée pour le stranding de fil d'acier à 7 cœurs.avec une apparence atmosphérique, fonctionnement stable à grande vitesse et faible bruit.
Après de nombreux modèles et de multiples productions, combinés aux résultats des essais réels du client, sur la base de l'accumulation de nombreuses expériences, chaque pièce est optimisée.Les détails sont décrits comme suit:.

2Paramètre principal:

Max. Diamètre du fil unique	Ø1.0 à 5.0
Diamètre maximal du brin	Ø15 mm
Au travers du diamètre du trou de ligne	Ø 20 mm ((polière interne de la buse en alliage)
Fil central Max à travers le diamètre du trou de fil	Ø 16 mm (polissage interne de la buse en alliage)
Plage de hauteur des brins	La première vitesse: 35,33 mm 268,55 mm La deuxième vitesse;30.28 mm à 230.19 mm La troisième vitesse;48.05 mm à 365.23 mm
Vitesse maximale de rotation de la cage	Le nombre de fois où la fréquence est supérieure à 500 r/min ((50 Hz)
portée de vitesse de la ligne capstan	17.13·130.18m/min
diamètre de roue de capstan	Ø 1000+ Ø 1000 mm
Taille de la bobine dans la cage	Ø 400 (implémenté par la norme du demandeur)
Taille de la bobine de prise	Ø 630 ~ Ø 1400 mm (implémenté par la norme du demandeur)
Puissance du moteur principal	55 kW ((AC)

3. Principaux composants:

630 cadre de rémunération	1 série
6 bobines, cage à filets	1 série
support hydraulique de matrices parallèles	1 jeu (hydraulique manuel, affichage numérique de la pression)
Législateur	1 série
Ø 1000+ Ø 1000 dispositif à double capstan	1 jeu (matériau d'insertion: GCr15SiMn)
dispositif pneumatique de freinage de la roue de capstan	` 1 jeu (pression trois rainures)
Ø 1400 type de prise de pointe supérieure et cadre transversale	1 série
Système de commande électrique	1 série
Système de protection de la sécurité	1 série
Boulons à ancrage	1 série

4La marque principale:

Énergie électrique	Système à cinq fils en trois phases 380V (± 10%), 50Hz.
Puissance totale	5 kVA
Grand roulement de la cage principale	Chine "Wafangdian Guangyang"
Autres roulements	La Chine "Ha, WA, Lo" ((HRB.WZS.LYC))
marque d'appareils électriques basse tension	Chine (CHNT)
Marque du moteur principal	Chine "Jinsheng, Qufu et Shandong"
marque du conducteur principal	Chine Innovation
Marque du moteur principal de prise	Chine "Jinsheng, Qufu et Shandong"
Marque du régulateur du moteur de prise	Inovation (régulateur de vitesse à fréquence variable)
Marque du moteur de ligne Traverse	Servo moteur DELTA
Marque du contrôleur de traverse	Contrôleur de servo-entraînement DELTA

5Principales caractéristiques du système électrique:

l'armoire d'alimentation électrique et l'armoire de commande sont réglées et installées séparément.
installer l'interrupteur pour faciliter le fonctionnement de l'équipement.
le panneau de commande est réglé avec un "mètre d'efficacité", c'est-à-dire le temps de fonctionnement de l'équipement.
un démarrage clé de l'équipement, c'est-à-dire que l'hôte et la traction sont synchronisés et que la ligne de réception est retardée par rapport au démarrage et à l'arrêt de l'hôte;la ligne de réception commence avant l'hôte, et s'arrête après l'hôte, et le temps de retard de démarrage et d'arrêt peut être ajusté.
après l'allumage de l'alimentation électrique de l'équipement, le système de lubrification entre en état de fonctionnement, ce qui réduit la probabilité d'erreur humaine.
la tension de la bobine dans le circuit de commande est de 220 V AC.
tous les fils doivent être protégés contre les fils cassés et les régulateurs de tension doivent être munis d'une protection de sécurité pour éviter les dommages causés par les fils cassés.

JC-400/1+6 Compact Tubular Stranding Machine Fermeture pour le fil d'isolation 1

JC-400/1+6 Compact Tubular Stranding Machine Fermeture pour le fil d'isolation 2

JC-400/1+6 Compact Tubular Stranding Machine Fermeture pour le fil d'isolation 3
