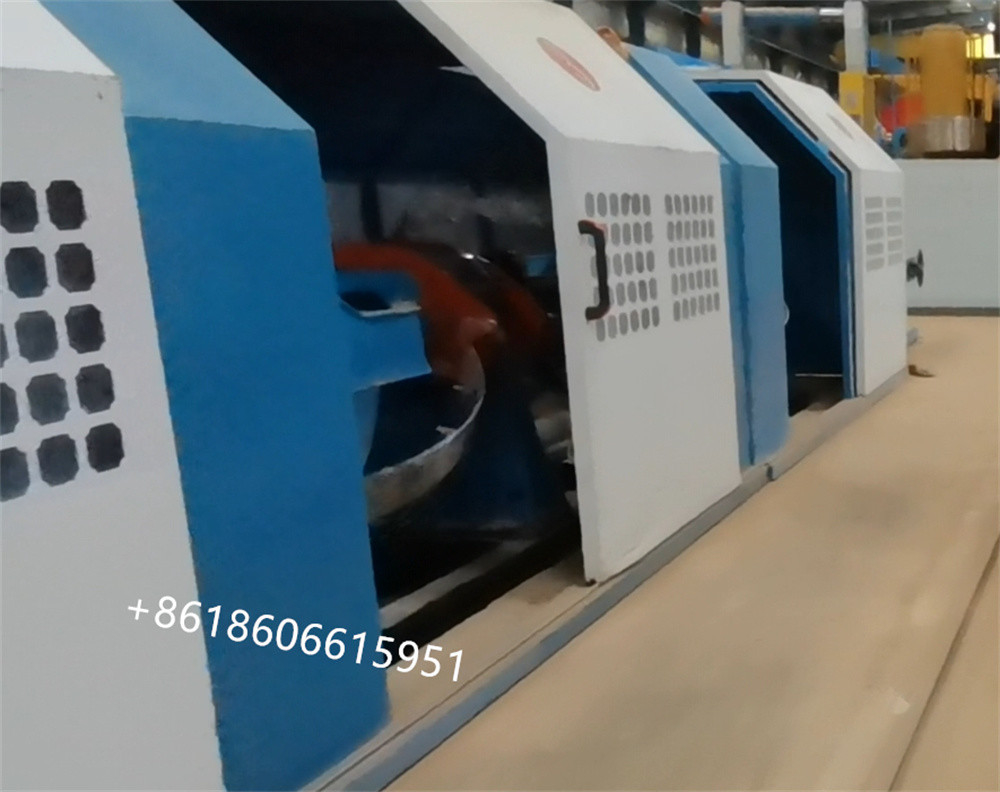

Machine de pose de câbles à entraînement moteur individuel / machine de jonction de fil facile à utiliser

Machine de pose de câbles à entraînement moteur individuel / machine de jonction de fil facile à utiliser

1.Application:

Le tourne-disque est l'équipement important pour le câblage des fils et des câbles, il est principalement utilisé pour les câbles de commande, les câbles basse tension, les câbles enrobés de caoutchouc, les câbles miniers,câbles isolants aériens et autres produits.
Avec la baisse continue des bénéfices des produits en fil et câble, il est impératif de réduire les coûts de production pour les fabricants.Et l'amélioration de l'efficacité de la production est l'un des moyens efficaces de réduire les coûts de productionGrâce à sa structure unique, l'efficacité de production de la torsion est plus de deux fois supérieure à celle de la torsion tubulaire et plus de cinq fois supérieure à celle de la torsion en cage.En raison des avantages de l'efficacité élevée de la production, le tourne-disque à arc est de plus en plus utilisé.

2.Paramètre technique:

3. 1250/3 bobines cage de mise à l'eau

• Diamètre maximal du trou de fil de passe: Ø20 mm
• Modèle de bobine applicable: PN1250
• Largeur de bobine applicable: 950 mm
• Vitesse maximale de rotation de la flèche: 160 r/min.
• Forme de tension: frottement mécanique
• Puissance du moteur de la cage de mise en filetage: 45 kW (CA)
• Forme de détection de fil cassé: bloc type fil cassé machine d'arrêt automatique.
• Composition structurelle: le corps principal de la machine à franges à arc est composé de: arc de torsion, cadre de rouleau de fil, support, base, système de propulsion, cadre de remplissage, etc.La structure globale est raisonnable et belle..
• Système d'entraînement: la carrosserie est entraînée par un moteur à courant alternatif de 45 kW et une régulation de vitesse à fréquence variable.et relie chaque section de l'arc de torsion pour réduire le couple supporté par l'arc de torsionEn utilisant des freins à disque pneumatiques, le freinage est sensible, synchronisation élevée et faible bruit.
• Cadre du berceau: les deux extrémités du berceau sont supportées par des roulements,et le berceau adopte une bobine de fil de fer de serrage manuel à arbre d'extrémité avec un mécanisme de verrouillage mécanique pour empêcher la bobine de fil d'être jetéLe cadre de berceau du grand ordinateur est fabriqué par découpe laser CNC et soudage global, et est traité par une grande machine-outil après traitement de vieillissement du four de recuit.La rigidité et la résistance sont élevées.Chaque panier est équipé d'un support de bobine de fil pour protéger les fils à l'intérieur de la bobine.
• Tension du fil: La tension du fil est assurée par un frottement mécanique et la tension est réglée manuellement.
• L'arc de torsion est fabriqué en acier spécial, qui n'est pas facile à casser et fonctionne de manière stable.
• Base: Elle est formée par soudage de tubes carrés rectangulaires de haute qualité et de plaques d'acier, et traitée par une grande fraiseuse à portique.
• Système de freinage: l'ensemble de la machine freine par un frein à pression d'air, avec plusieurs ensembles de freins à pression d'air agissant simultanément, ce qui permet un freinage efficace.
• Bouclier: l'hôte adopte un couvercle de sécurité de type boîte entièrement fermé, qui peut être ouvert manuellement en faisant glisser la porte.d'une puissance de sortie de l'unité supérieure à 50 WL'appareil ne peut être démarré que lorsque le couvercle est complètement fermé.
• Cadre de remplissage: l'extrémité avant de la cage de torsion est équipée d'une plaque de support de support de remplissage, qui est équipée de 12 ensembles de supports de remplissage (taille de boule: Ø 200mm*300mm)
• La carte de distribution est équipée d'un système de détection automatique de "bloc d'oscillation" pour la machine d'arrêt automatique à fil cassé.

4.Paquetage

Deux méthodes: RTA (Prêt à assembler, Flat Pack) et entièrement assemblé.
Les cadres en contreplaqué et le film étirable sont utilisés pour éviter toute rupture en transit.

Q: Que pouvez-vous faire pour nous si je suis le nouveau à commencer?
R: Nous avons une équipe technique pour vous programmer, une équipe de ventes et d' ingénieurs expérimentés travaillant pour vous en tant que partenaire et un service technique que nous pouvons fournir sur l' installation, le dressage et l' opérateur.

Q: Avez-vous un cas réussi avec ces produits?
R: Oui,ce produit est populaire en Russie, en Syrie, en Algérie, en Thaïlande, en Indonésie, en Chine, etc. Voici un membre de notre équipe pour le client à cet article

Q. Avez-vous une vidéo de la machine?
R. Oui, nous les avons affichés sur notre chaîne youtube:Un expert en Chine

Q. Vous avez des coordonnées?
A. notre service technique est: +8618606615951
