Mettre en évidence:
Machine à tourner à tambour rond
, Machine à tourner le tambour de forme de secteur
, Machine à tourner le tambour personnalisable
Vrillage du lancement: |
500-5000mm |
Garantie: |
1 année |
Voltage: |
3phase 380V 50hz |
Traction pneumatique CAT: |
TQD4000 |
Énergie: |
Pour les appareils à commande numérique |
Vitesse de la tête blindée: |
650r/min |
Vitesse de rotation de la cage: |
44 |
Autre nom: |
Machine à câble métallique |
Payez-vous: |
Type de fourchette |
Taille centrale: |
1 000 mm |
Application du projet: |
Armorage et pose de câbles |
Le pouvoir: |
75 kW |
Je suis Drvien.: |
moteur indépendant |
Le câblage OD: |
20 à 120 mm |

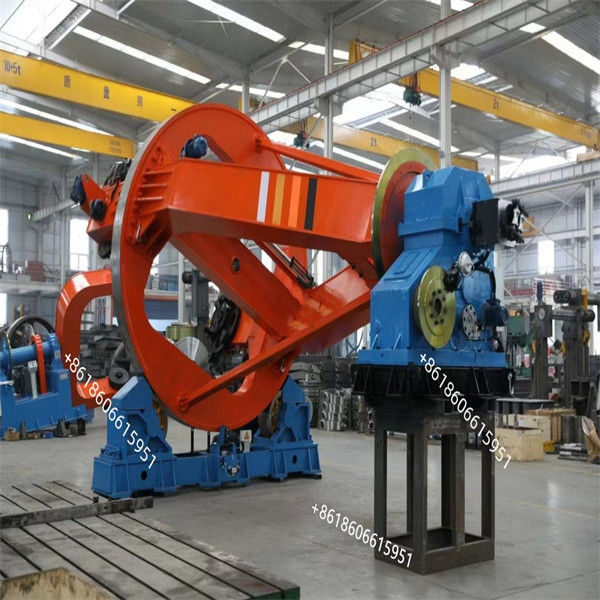

Machine à tourner les tambours personnalisable pour les conducteurs ronds et à forme de secteur
Drum twister machine is used forcablingaluminium medium and low voltage power cables for round and sector shape conductor with automatic system to ajust the position of the conductors in the laying up process.
Composants:
Le salaire rotatif est de 5 pièces.
Unité de détection/correction de tronçons/secteurs - 1 pièce
Système de supports de matériau: - 1 pièce
Dispositif de fixation non métallique - 1 pièce.
La chenille rotative - 1 pièce.
Prise en rotation - 1 pièce.
Les caractéristiques techniques du tourne-boue à tambour:
1Diamètre du conducteur unique: 6÷ 35 mm
2Diamètre maximal du câble: 80 mm
5- portée de pose: de 250 mm à 2000 mm
6Direction de mise: S ou Z
Remboursement Spécifications techniques:
Systèmes de décharge au sol/en terre avec ascenseurs pour charger/décharger les fûts.
1Type de rémunération: rotative
2Nombre de paiements: 5
3. Diamètre maximal de la décharge: 2000 mm
Prise en charge des spécifications techniques:
Systèmes de mise à la terre et de prise au sol avec ascenseurs pour charger et décharger les fûts.
1Type de rémunération: rotative
2Diamètre maximal de prise: 2500 mm
Les dimensions des rouleaux:
- Diamètre de la bride: 2500 mm
- Diamètre du canon: 1500 mm
- Longueur totale: 1750 mm
Spécifications du dispositif de collage non métallique:
1Nombre maximal de bandes: 2 pièces
2Largeur du ruban: 20 ÷ 60 mm.
3Diamètre maximal des rouleaux de ruban: 800 mm.
| Forme du conducteur |
Ronde et secteur |
| Section du conducteur de jonction |
16 mm2 à 300 mm2 |
| Surdose maximale de couche |
Ø20- Ø100 mm |
| Plage de mise en place |
200 à 5000 mm |
| Vitesse de rotation de paiement |
50 r/min |
| Vitesse de rotation du tambour |
50 r/min |
| Vitesse de rotation de la chenille |
50 m/min |
| Force maximale de décollage |
5 000 kg |
| Unité de ruban adhésif non métallique vitesse maximale de rotation |
650 r/min |
| Enregistrement de l'unité de hauteur |
0-200 mm ((réglable sans pas) |
| Vitesse maximale de rotation de l'unité de fixation métallique |
550 r/min |
| La hauteur de l'unité de fixation métallique |
0-200 mm ((réglable sans pas) |
| Taille de bobine de paiement rotatif |
Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon. |
| Taille de bobine de paiement rotatif |
Le nombre de personnes concernées par les mesures de sécurité |
| Type de tambour Taille de bobine de prise |
Le nombre de personnes concernées par les mesures de sécurité |
| Spécification de remboursement de la corde de remplissage |
Ø400* 22*360 mm (20 pièces) |
| Ø630* 52*475 mm (4 pièces) |
| Taille de bobine de remboursement de l'armure en fil d'acier |
Ø500 |
| Ø1600 Récupération rotative Puissance du moteur |
Moteur à courant alternatif de 15 kW |
| Ø2500 Récupération rotative Puissance du moteur |
Moteur à courant alternatif de 22 kW |
| Unité d'enregistrement |
Moteur à courant alternatif de 11 kW |
| Puissance du moteur de la chenille de rotation |
18.5kw*2 (moteur à courant alternatif) |
| Type de tambour Puissance du moteur |
Moteur à courant alternatif de 45 kW |
