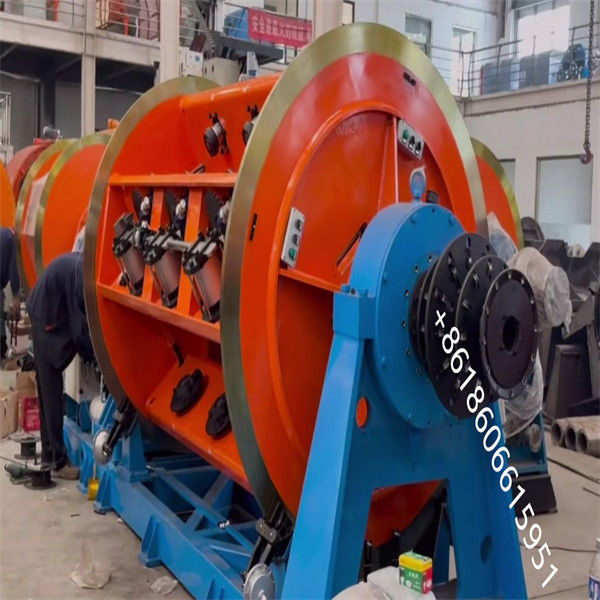

Machine à stratifier rigide 630/6+12+24 pour la production de fil avec système de bobine de chargement manuel

Machine à stratifier rigide 630/6+12+24 pour la production de fil avec système de bobine de chargement manuel

1. Application: Cette machine est principalement utilisée pour produire du fil en alliage d'aluminium et du fil en alliage d'aluminium en fil d'aluminium à noyau d'acier de grande section et de grande longueur;Il peut également être utilisé pour le pressage du conducteur de secteur rond de cuivre et d'aluminium.

2.Paramètre technique principal

• Diamètre du fil d'entrée:Couper Ø 1,5 à 5,0 mm,Aluminium Ø 1,8 à 5,0 mm
• OD de mise en filetage maximale:Ø35 mm
• Vitesse de rotation maximale:
• 6 bobines 229 r/min
• 12 bobines Le système de freinage doit être utilisé.
• 27 bobines 178 r/min
• Puissance du moteur de la cage de mise à l'eau:
• 6 bobines Pour les véhicules à moteur électrique
• 12 bobines Pour les véhicules à moteur électrique
• 24 bobines Pour les véhicules à moteur électrique
• La hauteur de démarrage ((configure un PLC): réglable sans pas
• Vitesse maximale de la ligne de traction: 60 m/min.
• Le moteur Capstan est équipé d'une puissance de 90 kW (AC)
• Taille de la bobine de remboursement dans la cage:PND630
• Capstan de roue à deux roues:Ø 2000 mm
• Taille de la bobine de décharge de l'arbre central:PN800-PN1600
• La taille de la bobine de prise:PN1250-PN2500
• Hauteur du centre de la machine:1000 mm

3Les principaux composants:

• Ø1600 mm Centre du support de paiement
• Support de fil de guidage
• 6.12.24 bobines cage de mise à l'eau
• Porteur de matrices de fermeture
• Pré-spirale Rotation Compacté de support ((Milliken)
• Compteurs mécaniques et électroniques
• Ø 2000 mm Capstan à roues doubles puissant
• Ø2500 mm type de porte avec support transversal
• Armoire de commande électrique
• Contrôle électrique Rie et couverture de protection de la sécurité

4Système de commande électrique:

• L'alimentation électrique: système à trois phases et à cinq fils: 380V (± 10%) 50Hz, total 350KW
• La machine adopte un moteur séparé (le moteur adopte un moteur à fréquence variable), chaque moteur à fréquence variable AC adopte un convertisseur de fréquence pour contrôler la régulation de la vitesse,la commande de toute la machine est gérée par un contrôleur programmable, l'écran tactile contrôle le fonctionnement, et l'hôte est démarré après le son de la sonnette d'alarme.
• Alarme de défaillance du convertisseur de fréquence.
• Protection contre les surcharges et protection de l'alimentation électrique des lignes d'enroulement et de disposition.
• La presse à air manque de protection.
• Protection contre le fil de rupture
• Équipé d'une interface Ethernet pour le téléchargement de données.
• Le contrôleur programmable (PLC) peut être connecté à Ethernet pour afficher les informations de défaut, ou afficher et mettre à jour à distance le système d'exploitation

5. Dispositif de protection de sécurité

• Cage principale: filet de sécurité de type mural
• Parties d'accouplement, de transmission et autres: couvercle de protection en tôle

6.Informations d'exploitation:

Machine à tête droite, fonctionnement du dispositif face, fil de décharge gauche, fil de prise droit, ou personnalisé
