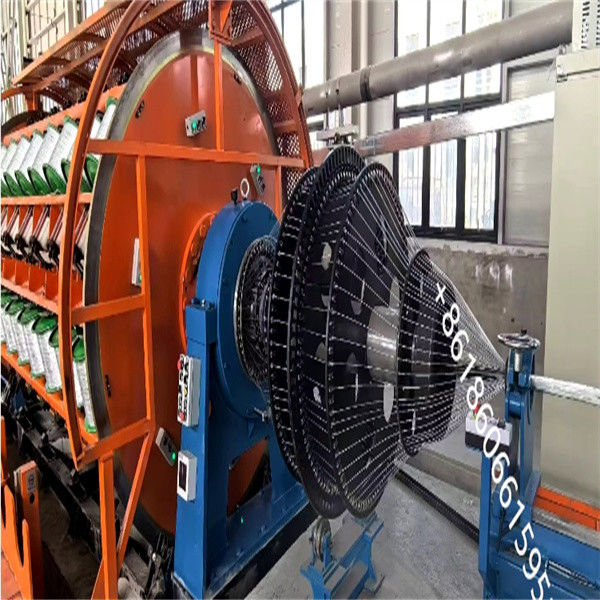

Machine à câbles blindés à vitesse sans pas 400/42+42 pour différentes spécifications de câbles

Machine à câbles blindés à vitesse sans pas 400/42+42 pour différentes spécifications de câbles

1.Application:
Cette machine est principalement utilisée pour la production de barres de fil d'acier à faible teneur en carbone pour les câbles à grande section transversale et la torsion sans retraite des fils en alliage d'aluminium;Il peut également être utilisé pour le câblage non tordu des noyaux de fil circulaire de cuivre.

2.Vie d'ensemble de la composition des équipements
L'ensemble de la machine est entraînée par un moteur séparé, et la charnière et la traction sont entraînées par des moteurs séparés.Le contrôle de l'ensemble de la machine adopte Siemens S7-200 série PLC pour assurer la précision de synchronisationDans la production réelle, the operator can set the process parameters such as the pitch of each section of the twisted wire and the speed of the production line on the touch screen according to the required cable specificationsLors du démarrage, le PLC calcule automatiquement la vitesse de chaque pièce de transmission, assurant ainsi la synchronisation de l'ensemble de la machine et la précision de l'enroulement du fil tordu,et obtenir une régulation de vitesse sans pas de l'ensemble de la machine.
La tension de la bobine de fil du corps tordu est contrôlée et réglée par friction mécanique pour assurer la stabilité de la tension de la bobine de fil.
Le fonctionnement de l'ensemble de la machine adopte Siemens S7-200 série PLC et bus de terrain pour le contrôle unifié, la coordination de l'état de travail, le fonctionnement,et régulation de vitesse des différentes pièces électriques de la machineL'écran tactile de fonctionnement adopte l'interface homme-machine couleur Siemens pour contrôler le fonctionnement.

• Fil d'acier à faible teneur en carbone:Φ0,9-Φ3,0 mm
• Diame maximale du noyau avant blindage: ≤ Φ80 mm
• Vitesse de rotation:72.5 r/min (vitesse de travail)
• La hauteur de l'armure est réglée sans pas.
• Puissance du moteur principal: 90 kW (moteur à fréquence variable CA)
• Φ600x2 vitesse de la machine à ruban adhésif non métallique:500 r/min
• La hauteur de l'enroulement de la machine à ruban adhésif non métallique:Ajuster sans pas
• Puissance du moteur de la machine à ruban adhésif non métallique:11kw (moteur à fréquence variable CA)
• Force de traction maximale:5 T
• Vitesse maximale de la ligne de traction: 30 m/min.
• Puissance du moteur de chenille pneumatique:22kw x2 ensemble ((moteur à fréquence variable CA)
• Taille de la bobine payante dans la cage:PN400 (dessin de la bobine du client)
• Centre de paiement de la bobine de taille :PN1600-PN3150
• Taille de la bobine de prise:PN1600-PN3150
• Hauteur du centre de la machine:1000 mm

• 3150 mm porte-parts pour le paiement
• # tapez à travers le cadre de fil
• 48+48-500 cage principale
• Système automatique de bobine de chargement latérale inférieure
• Porteur de matrices de fermeture
• Φ600x2 machine à faire du ruban adhésif non métallique
• Compteur mécanique et électrique
• Machine à chenilles de 5000 kg
• 3150 mm porte prise et support de traverse
• Système de commande électrique
• Clôture de sécurité

4Système de commande électrique

• L'alimentation est un système à cinq fils en trois phases: 380V (± 10%) 50HZ
• Cette machine adopte un entraînement sous-moteur (le moteur adopte un moteur à fréquence variable), et chaque moteur à fréquence variable CA adopte un convertisseur de fréquence pour contrôler la vitesse.Toute la machine est contrôlée par un contrôleur programmable SiemensLa machine principale démarre avec un retard après le son de l'alarme.
• Cette machine est équipée des protections suivantes:
• Alarme de défaillance du convertisseur de fréquence.
• Protection contre la surcharge et protection de l'alimentation pour les câbles de réception et de décharge.
• Protection contre la sous-tension sous pression d'air.
• Protection contre la rupture du fil.

5- Direction opérationnelle:

Direction de fonctionnement de l'équipement: machine à tête droite, fonctionnement du dispositif orienté, ligne de décharge gauche, ligne de prise droite

6Couleur:

• Pièces tournantes:RAL2004
• Carrosserie principale:RAL5015
• Autres pièces:RAL7035
