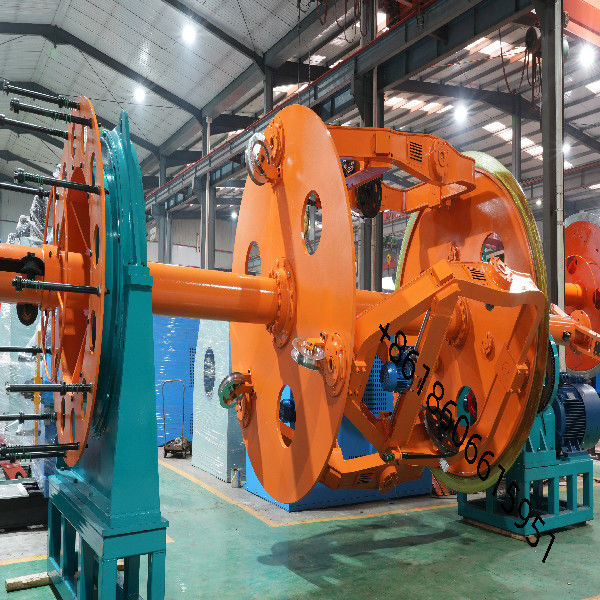

Machines de pose de type planétaire CLY1000/1+1+3


Machine de dépôt de type planétaire CLY1000/1+1+3s


1. Application:
Cette machine est principalement utilisée pour la fixation de câbles ronds de 2 à 4 noyaux.
L'équipement est composé de commande par programme PLC + écran tactile + commande par onduleur.
Le système de commande électrique est avancé, facile à utiliser et fiable.qui convient mieux à la rotation à grande vitesse et améliore l'efficacité de la production.

2Principaux paramètres techniques


3. Composant principal


4. Système de commande électrique
4.1 La partie de commande électrique est composée d'un boîtier de commande, d'un écran tactile, etc., et chaque unité est équipée des boutons de commande correspondants tels que l'arrêt d'urgence, le déclenchement, le relâchement du frein, etc.pour une utilisation facile.
4.2L'armoire de commande est conçue avec de bonnes performances mécaniques et résistantes à la poussière et est équipée d'une quantité appropriée de ventilateur de ventilation forcée.
4.3 L'alimentation est fournie par un système à trois fils en cinq phases: 380 V ((± 10%) 50 Hz.
4.4 Puissance totale installée: 90 kW
4.5 Fonction de protection du moteur: le circuit de commande électrique est conçu avec des fonctions telles que la perte de phase, la surcharge et la protection contre la surchauffe pour prévenir les dommages au moteur.
4.6 Les informations relatives aux défauts d'alarme peuvent être consultées en ligne sur l'écran tactile ou sur Ethernet, avec la fonction de stockage des défauts d'alarme,et les informations d'exploitation historique peuvent être réglées pour être supprimées uniquement par le personnel ayant l'autorité de gestion.
4.7 Tous les moteurs d'entraînement sont conçus avec des encodeurs, et la rétroaction de l'encodeur fonctionne dans le système de commande en boucle fermée.
4.8 L'unité adopte un PLC pour un fonctionnement de commande unifié et coordonné. L'écran tactile HMI est adopté pour le fonctionnement.

4.2.Dispositif de protection de sécurité:
4.2.1Moteur principal: filet de sécurité
4.2.2Autres pièces: bouclier de protection à demi-couverture

5.Operation directeJesur:Direction de fonctionnement de l'équipement: machine à tête droite, fonctionnement du dispositif orienté, ligne de décharge gauche, ligne de prise droite
6Couleur:
6.1 Pièces rotatives:RAL2009 en dehors de la couleur orange
6.2 Corps principal de l'équipement:RAL5015
6.3 Pièces du cadre inférieur:RAL9017 noir
6.4 Autres pièces:RAL5017 bleu extérieur / RAL9010 blanc / RAL9017 noir
6.5 ou couleur personnalisée








7. Les pièces principales de marque:


8. Document avec machine
