Machine de détachement de câbles à grande vitesse Machine de détachement de tambour

Détails du produit

Place of Origin: China

Nom de marque: Beyde

Certification: CE

Model Number: 630/61

Conditions de paiement et d'expédition

Minimum Order Quantity: 1 set

Packaging Details: Safety container packing

Delivery Time: 90 days

Payment Terms: L/C, D/A, D/P, T/T

Supply Ability: 200 set/year

Obtenez le meilleur prix
Détails du produit
Mettre en évidence:

toronneuse à grande vitesse de câble

,

machines à déchiqueter les câbles

,

machine de décapage de câbles industriels

Finished Cable Diameter:
55mm
Power:
55kw
Lay Length:
stelpless adjust
Capstan Wheel:
2000mm
Tension:
merchanic
Machine Speed:
230 RPM
Bobbin Diameter:
630mm
Operating:
Semi-automatic
Driving:
Electric
Cable Diameter Range:
1-5mm
Option Function:
Armoring/stranding
Inverter:
Danfoss
Finished Cable Diameter:
55mm
Power:
55kw
Lay Length:
stelpless adjust
Capstan Wheel:
2000mm
Tension:
merchanic
Machine Speed:
230 RPM
Bobbin Diameter:
630mm
Operating:
Semi-automatic
Driving:
Electric
Cable Diameter Range:
1-5mm
Option Function:
Armoring/stranding
Inverter:
Danfoss
Description du produit

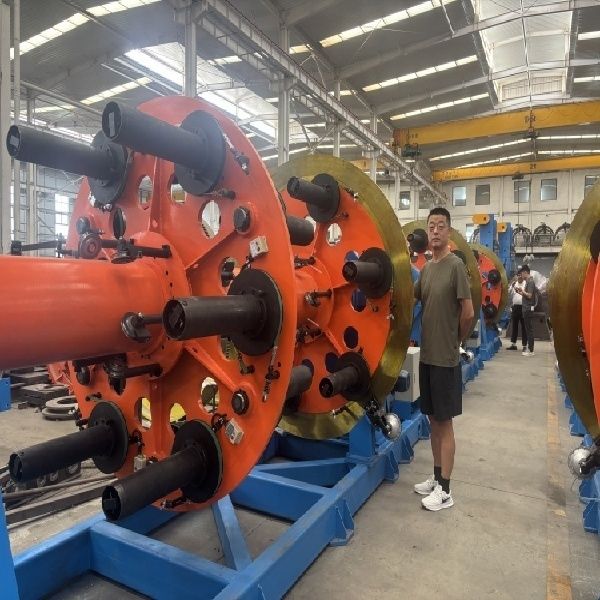

Machine à câbler à grande vitesse / Machine à câbler à tambour



1. Application
Grâce à l'innovation technique et à une conception optimisée, la vitesse de rotation du carter de câblage est applicable au câblage de conducteurs en cuivre, de conducteurs en aluminium et de conducteurs en aluminium renforcé d'acier (ACSR) sans torsion arrière, ainsi qu'aux fils isolés et aux torons. Équipé d'un compacteur, il est également applicable au câblage de conducteurs en cuivre ou en aluminium de forme ronde, semi-ronde et sectorielle.

Machine de détachement de câbles à grande vitesse Machine de détachement de tambour 0

Machine de détachement de câbles à grande vitesse Machine de détachement de tambour 1

Diamètre du fil d'entrée Cuivre Ø 1,5-Ø 5,0 mm
Aluminium Ø 1,8-Ø 5,0 mm
OD de câblage max. Ø 45 mm
Vitesse de rotation max. 6 bobines 197 tr/min(
12 bobines 178 tr/min(
18 bobines 157 tr/min
24 bobines 133 tr/min
Puissance du moteur de la cage de câblage 6 bobines 75KW(AC)
12 bobines 75KW(AC)
18 bobines 75KW(AC)
24 bobines 75KW(AC)
Pas de câblage (définir un automate programmable) 350-1000mm Réglable en continu
Vitesse de la ligne de traction Max 40 m/min
Puissance du moteur du cabestan 90KW(AC)
Taille de la bobine de déroulement dans la cage PND630
Cabestan à double roue puissant Ø 2000 mm
Taille de la bobine de déroulement centrale PND500-PND630
Taille de la bobine d'enroulement PN1000-PN2000
Hauteur du centre de la machine 1000 mm



Machine de détachement de câbles à grande vitesse Machine de détachement de tambour 2

Machine de détachement de câbles à grande vitesse Machine de détachement de tambour 3

Modèle (Machine à câbler rigide) JLK-500 JLK-630 JLK-710/720
Diamètre du fil unique Cuivre φ1,5-5 mm φ1,5-5 mm  φ1,5-5 mm
Aluminium φ1,5-5 mm φ1,5-5 mm φ1,5-5 mm
OD du conducteur toronné maximum φ35-55 mm φ35-55 mm φ35-55 mm
Pas de câblage Cage de câblage à 6 bobines 40-719 mm 51-896 mm 54-963 mm
Cage de câblage à 12 bobines 40-719 mm 51-896 mm 54-963 mm
Cage de câblage à 18 bobines 44-793 mm 63-1056 mm 57-1012 mm
Cage de câblage à 24 bobines 51-924 mm 71-1246 mm 66-1190 mm
Cage de câblage à 30 bobines 57-1028 mm 87-1553 mm 79-1403 mm
Vitesse de rotation Cage de câblage à 6 bobines 230,6 tr/min 180,1 tr/min 150,6 tr/min
Cage de câblage à 12 bobines 230,6 tr/min 180,1 tr/min 150,6 tr/min
Cage de câblage à 18 bobines 208,5 tr/min 155 tr/min 142,6 tr/min
Cage de câblage à 24 bobines 179 tr/min 130,1 tr/min 122,3 tr/min
Cage de câblage à 30 bobines 161,8 tr/min 115,9 tr/min 102,7 tr/min
Cabestan Diamètre de la roue du cabestan 2000 mm 2000 mm 2000 mm
Force de traction maximale 30 T 30 T 40 T
Dispositif de pré-spiral Pas 500-2500mm 500-2500mm 500-2500mm
Puissance du moteur 90-180 KW 110-180 KW 130-180 KW
Taille de la bobine 500*375*127 630*475*127 710*530*127
Bobine de déroulement centrale 1600*800*80 1600*800*80 1600*800*80
Bobine d'enroulement 2500*1500*125 2500*1500*125 3150*1900*160
Vitesse linéaire maximale de traction 69 m/min 69 m/min 62 m/min
Hauteur centrale 1000 mm 1100 mm 1100 mm

4.2.1 Taille de la bobine dans la cage : PND630

4.2.2. Vitesse de rotation maximale de la cage de câblage :

  • 6 bobines : 197 tr/min
  • 12 bobines : 178 tr/min
  • 18 bobines : 157 tr/min
  • 24 bobines : 133 tr/min

4.2.3. Puissance du moteur de la cage de câblage :

  • 6 bobines : 75kw (AC)
  • 12 bobines : 75kw (AC)
  • 18 bobines : 75kw (AC)
  • 24 bobines : 75kw (AC)

4.2.4. Plage de pas : 350-1000 mm Réglable en continu sur IHM

4.2.5. Forme d'entraînement de la cage de câblage : entraînement par moteur indépendant à connexion directe

4.2.6. Structure de la cage de câblage : intégrée

4.2.7. Forme de tension du déroulement dans la cage : tension mécanique à friction de type courroie

4.3.8. Machine d'arrêt automatique du fil cassé de type impulsion

4.3.9. Forme structurelle : Structure de tige de fourche à disque plat entraînée par un moteur indépendant, avec des corps torsadés divisés en 6 parties égales. La cage de torsion est supportée sur les supports avant et arrière par deux jeux de roulements à rouleaux auto-aligneurs à double rangée, assurant la capacité de charge axiale de la cage de torsion.

4.3.10. Surveillance de la rupture de fil : utilisation du système de détection de rupture de fil entièrement automatique DXJ, sortie de l'interrupteur électrique, précis et fiable. Il peut s'arrêter et freiner en temps opportun lorsque le fil est déconnecté ou utilisé, et peut inviter à afficher sur l'interface homme-machine.

4.3.11. Méthode de chargement : Chargement et déchargement via le dispositif de levage dans l'atelier de l'utilisateur, et la bobine de fil est verrouillée avec une goupille de verrouillage pour l'empêcher d'être jetée.

4.3.12. Forme de tension : Une friction mécanique de type courroie, et la taille de la tension peut être ajustée manuellement.

4.3.13. Forme de freinage : Le frein de la cage principale adopte un frein à compression d'air plat à disque pour réduire l'impact de l'inertie d'arrêt d'urgence sur les composants de transmission. Principe de fonctionnement du freinage de l'ensemble de la machine : Coordonné par un automate programmable (PLC), le contrôleur de moteur à fréquence variable, la résistance de freinage, la vanne proportionnelle à pression d'air, etc. effectuent conjointement l'arrêt lent, l'arrêt rapide, l'arrêt d'urgence et d'autres opérations de l'ensemble de la machine.

4.3.14. Il existe des boutons de commande tels que l'arrêt d'urgence, le pas à pas et la sélection de commande de déconnexion à l'extrémité avant de chaque section de la cage, et une prise de courant de 220 V est fournie pour faciliter l'utilisation.

4.3.15. L'ensemble de la machine est commandé par un écran tactile couleur sur l'interface homme-machine, et est coordonné et géré de manière centralisée par un automate programmable (PLC).

4.3.16. Couvercle de protection : Il adopte un filet de protection de sécurité de type paroi double face, qui est fait de plaques poreuses et de tubes carrés soudés ensemble. Le filet de protection peut être retiré rapidement.



Marque des pièces principales :

7.1 Marque du roulement (HRB.)
7.2 Marque de l'appareil basse tension (Certification Schneider UL)
7.3 Marque du composant pneumatique (Certification AIRTAC UL)
7.4 Marque du moteur d'entraînement principal (Certification WEG UL)
7.5 Marque du moteur d'enroulement (Certification WEG UL)
7.6 Marque de l'onduleur (Certification Inovance UL)
7.7 Écran tactile (Certification Siemens S-200 UL)
7.8 PLC (Siemens 12 pouces Certification UL)
7.9 Qualité des boulons Classe 8.8
7.10 Tous les appareils électriques et moteurs sont conformes à la certification UL,
