Mettre en évidence:
Machine de toronnage de gros roulements de Chine
, Machine à décapage tubulaire de 500 mm
, Toronneuse tubulaire industrielle
Usage: |
Échouage |
Couleur: |
Selon l'exigence du client |
Nom: |
Toronneuse tubulaire |
Application: |
acier, aluminium, fil d'acier de toronnage, ACSR et AAAC |
Fonction: |
Toronnage des fils |
Taille centrale de machine: |
700mm |
Bobine centrale de profit: |
PN400 à PN630 |
Taille de bobine de réceptrice: |
PND800-PND1600 |
API: |
Siemens |
Diamètre de fil nu maximum: |
5 mm |
Garantie: |
12 mois |

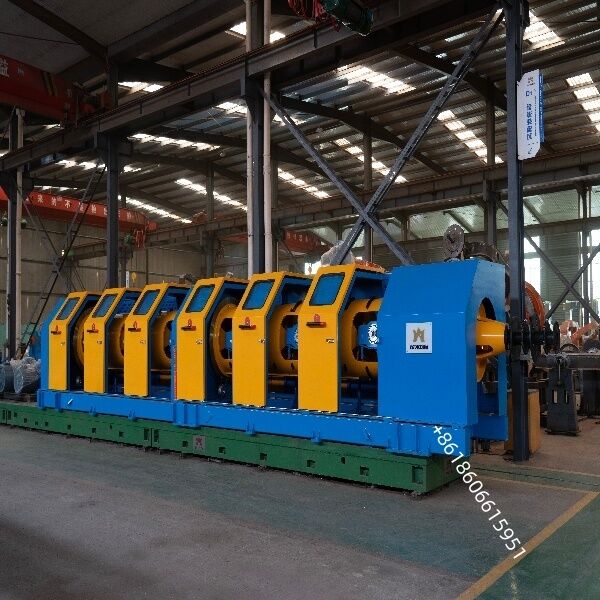

Fabrication chinoise Grande machine de retordage tubulaire pour roulements 500mm Modèle de machine de retordage tubulaire
Application:
Ces machines à haute vitesse sont principalement utilisées pour le retordage de fils de cuivre, de fils d'aluminium, de fils d'acier, de câbles ACSR et de câbles métalliques. Associées à une tête de rubanage, elles peuvent être utilisées pour le retordage de noyaux isolés et de certains câbles de commande.
Composant:
Dévidoir central. Hôte de cage, dispositif de rubanage (facultatif), cabestan, dispositif de bobinage et de déplacement, et système de commande électrique.
La machine de retordage de câbles électriques tubulaire 630 1+6 est un équipement clé pour la fabrication de conducteurs retordus à 7 conducteurs (1+6) tels que ACSR, AAAC, cuivre et aluminium. Vous trouverez ci-dessous un aperçu technique et le support typique qu'un ingénieur peut attendre.
Aperçu de la machine et paramètres clés
Type: Machine de retordage tubulaire 630 1+6
Application: Retordage de conducteurs à 7 conducteurs (1+6) tels que ACSR, AAAC, cuivre et aluminium.
Structure: La cage de retordage à 6 bobines tourne, tandis que le fil central reste stationnaire, ce qui convient aux conducteurs retordus de section moyenne et grande.
Domaines de support d'ingénierie
Pré-vente et ingénierie de base
Examen de l'application: Confirmation de la compatibilité avec le type et la taille du conducteur.
Conception de la disposition et des utilités: Fourniture de dessins d'ensemble et calcul des besoins en puissance, air et fondations.
Consultation de processus: Conseils sur la longueur de pas, la vitesse et les plages de tension.
Mise en service et formation
Installation sur site: Installation mécanique et électrique, alignement et vérifications de sécurité.
Essais: Assistance au démarrage, à l'optimisation et à l'approbation du premier article.
Formation des opérateurs: Couvrant l'exploitation, la maintenance de base et le dépannage.
Support à distance et sur site
Assistance à distance: Diagnostic des problèmes par téléphone, vidéo ou bureau à distance.
Pièces de rechange: Fourniture de composants critiques tels que roulements, courroies et capteurs.
Service sur site: Envoi d'ingénieurs pour les défauts complexes ou les projets de modernisation.
Maintenance et optimisation
Maintenance préventive: Création de calendriers et de listes de contrôle pour les roulements, la lubrification et les systèmes de tension.
Mises à niveau: Conseils sur les mises à jour du système de commande, l'intégration des données et les améliorations d'efficacité.
Documentation et normes
Manuels de la machine: Pour l'exploitation, les schémas électriques et les listes de pièces.
Documents de processus: Paramètres recommandés et listes de contrôle de qualité pour des types de conducteurs spécifiques.
Normes: Conformité aux normes IEC, ISO et régionales relatives aux câbles (par exemple, pour ACSR/AAAC)
|
MODÈLE
|
DIAMÈTRE AVANT RETORDAGE [mm]
|
VITESSE DE ROTATION [TR/MIN]
|
DIAMÈTRE DU CABESTAN [mm]
|
|
GJ-6/160
|
0.12-0.40
|
2200
|
2*250
|
|
GJ-12/160
|
0.12-0.4
|
2100
|
2*250
|
|
GJ-18/160
|
0.12-0.40
|
1900
|
2*250
|
|
GJ-12/200
|
0.3-0.90
|
1500
|
2*320
|
|
GJ-18/200
|
0.3-0.90
|
1400
|
2*320
|
|
GJ-24/200
|
0.3-0.90
|
1300
|
2*400
|
|
GJ-30/200
|
0.3-0.90
|
1200
|
2*600
|
|
GJ-36/200
|
0.3-0.90
|
1100
|
2*600
|
|
GJ-12/250
|
0.4-1.0
|
1400
|
2*400
|
|
GJ-18/250
|
0.4-1.0
|
1200
|
2*600
|
|
GJ-24/250
|
0.4-1.0
|
1200
|
2*600
|
|
GJ-30/250
|
0.4-1.0
|
1100
|
2*600
|
|
GJ-36/250
|
0.4-1.0
|
1100
|
2*600
|
|
GJ-12/300
|
0.5-1.3
|
1200
|
2*600
|
|
GJ-18/300
|
0.5-1.3
|
1200
|
2*600
|
|
GJ-24/300
|
0.5-1.3
|
1000
|
2*800
|
|
GJ-30/300
|
0.5-1.3
|
1000
|
2*800
|
|
GJ-36/300
|
0.5-1.3
|
900
|
2*800
|
|
GJ-12/400
|
0.8-2.5
|
700
|
2*1000
|
|
GJ-18/400
|
0.8-2.5
|
600
|
2*1000
|
|
GJ-24/400
|
0.5-2.5
|
600
|
2*1000
|
|
GJ-12/500
|
1.0-3.5
|
650
|
2*1200
|
|
GJ-18/500
|
1.0-3.5
|
500
|
2*1200
|
|
GJ-12/630
|
1.5-5.0
|
450
|
2*1400
|
|
GJ-18/630
|
1.5-5.0
|
400
|
2*1600
|
|
GJ-12/800
|
2.0-6.0
|
350
|
2*1600
|
|
GJ-24/800
|
2.0-6.0
|
300
|
2*1800
|
|
GJ-6/1000
|
3.0-18.0
|
300
|
2*2000
|
|
GJ-8/1000
|
3.0-18.0
|
300
|
2*2000
|
