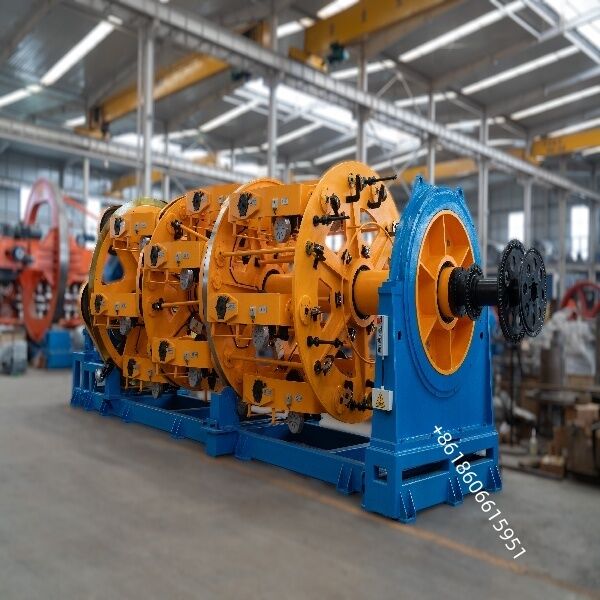

Ingénierie et support 630/6+12+18 Machine de décapage planétaire à grande vitesse

Ingénierie et support 630/6+12+18 Machine de décapage planétaire à grande vitesse

La machine de décapage planétaire à grande vitesse est conçue pour la production en volume de câbles multi-cœurs, tels que les câbles de commande, d'alimentation et de données.étirements de haute qualité, y compris les piles de recharge, la photovoltaïque et la robotique.

Principe de fonctionnement et caractéristiques clés

Action de la cage planétaire: Plusieurs bobines sont montées sur une cage planétaire tournante.Ce système d'engrenages "soleil et planète" peut être configuré pour le retour de torsion pour produire rond, compacts et concentriques.

Haute vitesse et productivité:

Les machines modernes sont conçues pour des vitesses de rotation et des vitesses de ligne élevées, ce qui augmente considérablement la production tout en maintenant la qualité.

Régulation uniforme de la tension

Équipés de systèmes de tension individuels (fréquences magnétiques, hystérésis ou bras de danseurs) gérés par des PLC pour assurer une longueur de pose constante et prévenir l'ovalité du conducteur ou les défauts de surface.

Configurations polyvalentes:

Disponible en différentes tailles (par exemple, 315, 400, 500, 630) avec différentes capacités de bobines (6, 12, 18, 24, 30) pour accueillir une large gamme de diamètres de fil et de tailles de câbles finaux.

Composants de ligne intégrés:Une ligne de production complète comprend généralement:

Les stands de paiement central ou latéral

Cage de mise en échec planétaire avec tour de dos

Porteur de matrice et dispositif de pré-torsion

Têtes de ruban adhésif ou blindées

Capstan et remorquage

Prise en charge par le système de traversée

Armoire de commande électrique avec interface HMI

Applications typiques

Les câbles de commande et d'alimentation: pour les câbles de commande robotiques, d'automatisation et industriels nécessitant un câblage dense.

Nouveaux câbles d'énergie: largement utilisés pour les piles de recharge de véhicules électriques, les câbles photovoltaïques (PV) et les câbles d'éoliennes.

Les câbles de données et de communication: Conviennent aux câbles locaux et aux câbles optique-électriques composites.

Les câbles spéciaux: pour les câbles à haute flexibilité, les câbles d'ascenseur et les câbles médicaux où la qualité et la cohérence sont essentielles.

Ingénierie et soutien

Définition de la taille du conducteur, de la longueur de pose et de la vitesse de la ligne. Fourniture de dessins GA pour les fondations, la puissance (généralement 3 × 380V, 50Hz) et les accès de sécurité.

Mise en service et formation: installation sur site, filetage et démarrage. Formation des opérateurs sur l'exploitation, l'ajustement de la tension et le dépannage de base.

Assistance à distance et sur le terrain: Diagnostic des problèmes à distance par téléphone ou vidéo. Fourniture de pièces de rechange telles que roulements, courroies et capteurs. Fourniture d'un service sur place pour les pannes majeures ou les mises à niveau.

Maintenance et optimisation: Élaboration de programmes de maintenance préventive et conseils sur les mises à niveau des systèmes de contrôle ou l'intégration des données pour l'industrie 4.0.

Conseils d'ingénieur

Équilibrez la cage: assurez-vous que la charge de la bobine est équilibrée pour minimiser les vibrations et l'usure du roulement à grande vitesse.

Contrôle de la tension: Utilisez des systèmes de tension calibrés de haute qualité.

Fondation et alignement: Une fondation rigide est essentielle.

Simulation d'effet de levier: pour les conceptions personnalisées ou à grande vitesse, utilisez un logiciel de dynamique multi-corps (comme RecurDyn) pour modéliser les charges, optimiser le système d'entraînement et réduire les essais et erreurs
