Définition

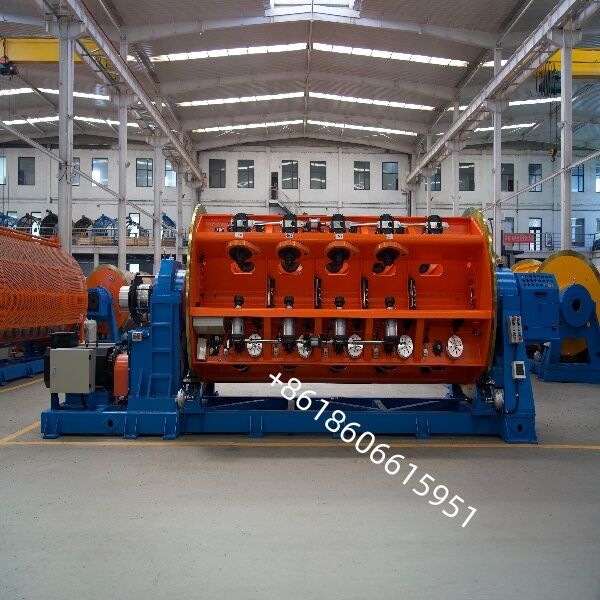

Le strander rigide est la machine par excellence pour la fabrication de conducteurs pour câbles électriques.la productivité et la souplesse par rapport aux autres méthodes de mise en branle.
La série JLK est fabriquée sous la marque BEYDE, leader mondial des machines rotatives pour câbles d'énergie qui a fourni plus de 150 câbles rigides aux principaux producteurs de câbles d'énergie.

La machine rigide de décapage et de dépistage des cages permet la production de conducteurs utilisés dans les câbles aériens, les câbles basse/moyenne/haute tension, les câbles sous-marins, les câbles éoliens, les segments Milliken,Les câbles ACRS et le dépistage.

Principales caractéristiques et avantages

Haute capacité et grande section: Capable d'accueillir un grand nombre de rouleaux pay-off, en tordant des dizaines voire des centaines de fils simultanément.le rendant particulièrement adapté à la fabrication en grande quantité de conducteurs à grande section et de noyaux de câbles.

Rigidité structurelle élevée:

Son cadre métallique robuste offre une rigidité exceptionnelle, capable de résister à l'immense couple et à la tension générés lors de la jonction de fils de grande section et de haute résistance,assurer un fonctionnement stable.

Précision élevée de l'enroulement: les enrouleurs à cadre rigide modernes sont équipés de systèmes d'entraînement de précision, de systèmes de contrôle de tension et de compteurs de longueur, garantissant une longueur uniforme, une structure compacte,et une tension constante à travers tous les fils.

Fonctions intégrées: Les machines modernes intègrent également des fonctions supplémentaires telles que la pré-torsion, la rétro-torsion, la mesure en ligne du diamètre, le remplissage ou le ruban adhésif (service).

Comparaison avec les brins tubulaires

Les principales différences entre le Strander à cadre rigide et une autre machine de stranding courante, le Strander tubulaire, sont les suivantes:

Structure: la machine à attacher le cadre rigide adopte une structure à cadre ouvert, tandis que la machine à attacher le cadre tubulaire a une structure tubulaire fermée.

Applicabilité: Le Strander à cadre rigide se concentre davantage sur la production de câbles et de câbles à grande section, à grande vitesse et à volume élevé.Le Strander tubulaire est mieux adapté aux scénarios de production de petite section nécessitant une grande flexibilité (modification facile des spécifications) ou lorsqu'un environnement entièrement fermé est nécessaire.

Les rouleaux de paiement:

Le Strander à cadre rigide utilise généralement des bobines de paiement plus grandes (par exemple, PN630, PN800, PN1000) pour répondre aux besoins de production continue de longue durée.

Rigidité:

La rigidité globale de la bride rigide est nettement supérieure à celle de la bride tubulaire.

La rampe rigide, avec son cadre à haute rigidité + conception multi-rouleaux, est devenue l'équipement préféré pour la fabrication de câbles d'alimentation MV/HV et de câbles nus à grande section.Ses caractéristiques techniques répondent aux exigences strictes en matière de procédés pour les produits haut de gamme tels que les nouveaux câbles d'énergie et les conducteurs de transmission UHVDes fabricants d'équipements de câbles renommés comme BEYDE proposent une série de câbles rigides avec différentes spécifications et configurations.Les équipements de BEYDE présentent des avantages distincts en matière de fiabilité, l'efficacité de la production, le niveau d'automatisation et la commodité opérationnelle, répondant aux diverses exigences de fabrication des câbles d'alimentation et des fils nus de différents clients.

La fonction principale du câble à cadre rigide est de tordre plusieurs fils (conducteurs) ou câbles individuels selon la direction et la longueur de pose spécifiées,pour la fabrication d'appareils électroménagersLe flux de travail de base est le suivant:

Remboursement:

Au cœur, il y a un ou plusieurs cadres métalliques rotatifs robustes équipés de plusieurs bobines (bobines), généralement équipées de dispositifs de contrôle de tension, qui alimentent les fils ou les brins individuels.

Le débarquement:

L'ensemble du cadre tourne à grande vitesse, ce qui fait tourner avec lui tous les bobines de paiement montées. Simultanément, le fil central (ou noyau de câble) avance linéairement le long de l'axe de la machine.

Forgeage:

La combinaison du mouvement rotatif du cadre et de l'avance linéaire du fil provoque que les fils individuels environnants se tordent serré sur le noyau central à l'angle d'hélice prédéfini (c.-à-d.la longueur de la couche de jonction).

- Je vous en prie.

Le produit fini est enroulé sur la bobine de prise.

Force de l'entreprise

Située à Hejian, province du Hebei, BEYDE Co., Ltd est reconnue de Hejian Hongqi Machinery Inc. Depuis sa création en 1983, nous mettons tous nos efforts pour concevoir, produire,Vente et service pour notre client. Nos principaux produits comprennent la machine de déchiquetage rigide, la machine de déchiquetage tubulaire, la machine de déchiquetage planétaire, la machine de déchiquetage à l'arc, la machine de pose, la machine de torsion de tambour, la machine d'armure et ainsi de suite.Nos produits sont largement utilisés dans le monde entier, et notre marque "Hongqi machine" devenir célèbre en Chine. Maintenant, nous sommes fiers de la marque bien connue et de devenir l'équipe leader dans ce domaine.
