1250/1+4 machine de pose de câbles
, fabricant de machines de câblage planétaire
, machine de pose avec garantie
1250/1+4 Machine de mise en place de câbles.
Résumé

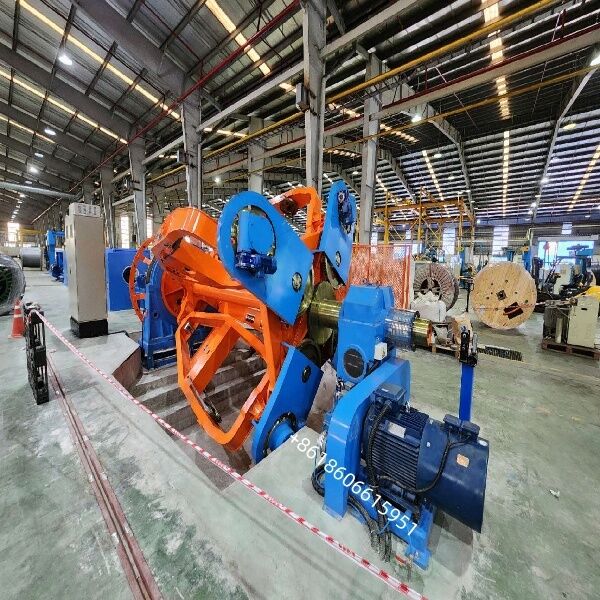

La machine de pose planétaire CLY-1250/1+4 est conçue pour le câblage / la pose de câbles électriques à basse et moyenne tension, de câbles de commande et de câbles miniers multicœurs.Convient à la fois pour les cœurs ronds et en forme de secteur (jusqu'à 5 cœurs)La cage est équipée d'unFonction de rétro-torsion à 100%, assurant un stress interne minimal dans le câble posé.L'ensemble de la ligne est contrôlée par un écran tactile Siemens/Delta PLC + HMI avec moteurs à onduleur pour une inclinaison précise et une vitesse de ligne synchronisée.
Application du projet
-
L'installation de câbles d'alimentation LV/MV (PVC, isolés par XLPE)
-
Ensemble de câbles de commande et de câbles miniers (2 ′ 5 cœurs)
-
D'une épaisseur n'excédant pas 1 mm
-
Tapeur non métallique facultatif (polyester / bande mica) et blindage en fil d'acier
Principales caractéristiques
-
✅Cage de mise à l'eau planétaire (1 bobine centrale + 4 bobines latérales, PN1250)avec une capacité de rétro-torsion totale
-
✅Direction de mise en filetage S/Z, réglable sans pas par PLC (300 ∼ 2500 mm)
-
✅ Grande structure de roulement à double support pour un fonctionnement à grande vitesse et à faible vibration
-
✅ Serrage/libération électrique de bobines, fonction de pré-torsion pour les noyaux de secteur
-
✅ Équipé d'une tête d'emballage non métallique (2-pad, 500?? 650 tours par minute) et d'un blindage en acier en option
-
✅ Capstan pneumatique de chenille avec mesure de longueur et arrêt automatique en cas de défaut
-
✅ Protection complète de la sécurité: surcharge, déplacement excessif, verrouillage de porte de protection, arrêt d'urgence
Résumé
La machine de pose planétaire CLY-1250/1+4 est conçue pour le câblage / la pose de câbles électriques à basse et moyenne tension, de câbles de commande et de câbles miniers multicœurs.Convient à la fois pour les cœurs ronds et en forme de secteur (jusqu'à 5 cœurs)La cage est équipée d'une fonction de rétro-torsion à 100%, assurant un stress interne minimal dans le câble posé.L'ensemble de la ligne est contrôlée par un écran tactile Siemens/Delta PLC + HMI avec moteurs à onduleur pour une inclinaison précise et une vitesse de ligne synchronisée.
Application du projet
L'installation de câbles d'alimentation LV/MV (PVC, isolés par XLPE)
Ensemble de câbles de commande et de câbles miniers (2 ′ 5 cœurs)
D'une épaisseur n'excédant pas 1 mm
Tapeur non métallique facultatif (polyester / bande mica) et blindage en fil d'acier
Principales caractéristiques
✅ Cage de mise à l'eau planétaire (1 bobine centrale + 4 bobines latérales, PN1250) avec pleine capacité de torsion arrière
✅ Direction de mise en branle S/Z, hauteur de mise en branle réglable sans pas via PLC (300 ∼ 2500 mm)
✅ Grande structure de roulement à double support pour un fonctionnement à grande vitesse et à faible vibration
✅ Serrage/libération électrique de bobines, fonction de pré-torsion pour les noyaux de secteur
✅ Équipé d'une tête d'emballage non métallique (2-pad, 500?? 650 tours par minute) et d'un blindage en acier en option
✅ Capstan pneumatique de chenille avec mesure de longueur et arrêt automatique en cas de défaut
✅ Protection complète de la sécurité: surcharge, déplacement excessif, verrouillage de porte de protection, arrêt d'urgence
Nom du produit: Machine de pose de câbles de type planétaire 1250/1+4 (CLY-1250/1+4)
Résumé
La machine de pose planétaire CLY-1250/1+4 est conçue pour le câblage / la pose de câbles électriques à basse et moyenne tension, de câbles de commande et de câbles miniers multicœurs.Convient à la fois pour les cœurs ronds et en forme de secteur (jusqu'à 5 cœurs)La cage est équipée d'unFonction de rétro-torsion à 100%, assurant un stress interne minimal dans le câble posé.L'ensemble de la ligne est contrôlée par un écran tactile Siemens/Delta PLC + HMI avec moteurs à onduleur pour une inclinaison précise et une vitesse de ligne synchronisée.
Application du projet
-
L'installation de câbles d'alimentation LV/MV (PVC, isolés par XLPE)
-
Ensemble de câbles de commande et de câbles miniers (2 ′ 5 cœurs)
-
D'une épaisseur n'excédant pas 1 mm
-
Tapeur non métallique facultatif (polyester / bande mica) et blindage en fil d'acier
Principales caractéristiques
-
✅Cage de mise à l'eau planétaire (1 bobine centrale + 4 bobines latérales, PN1250)avec une capacité de rétro-torsion totale
-
✅Direction de mise en filetage S/Z, réglable sans pas par PLC (300 ∼ 2500 mm)
-
✅ Grande structure de roulement à double support pour un fonctionnement à grande vitesse et à faible vibration
-
✅ Serrage/libération électrique de bobines, fonction de pré-torsion pour les noyaux de secteur
-
✅ Équipé d'une tête d'emballage non métallique (2-pad, 500?? 650 tours par minute) et d'un blindage en acier en option
-
✅ Capstan pneumatique de chenille avec mesure de longueur et arrêt automatique en cas de défaut
-
✅ Protection complète de la sécurité: surcharge, déplacement excessif, verrouillage de porte de protection, arrêt d'urgence
Principaux paramètres techniques
|
Nom de l'article
|
Spécification
|
| Modèle |
L'appareil de pose planétaire CLY-1250/1+4 |
| Taille du bobin en cage |
PN1250 (1 rouleau central + 4 rouleaux latéraux) |
| Commencez par le Dia de base. |
Φ6 ?? Φ30 mm (section du conducteur 10 ∼300 mm2) |
| Max. surcharge par câble |
≤ Φ80 mm |
| Cage max. Vitesse de rotation |
50 tours/min |
| La mise à l'eau / mise en place |
La valeur de l'échantillon doit être supérieure à la valeur de l'échantillon. |
| Vitesse maximale de la ligne |
≈ 50 m/min |
| Tête de ruban adhésif non métallique |
2 plaquettes, 500 ∼ 650 tr/min; réglable sans pas |
| Dispositif de dégagement |
Caterpillar pneumatique, traction maximale de 1600 kg |
| Remboursement central |
Type de colonne PN800 PN1600 |
| Réception |
Type de portail PN2000 / PN2500 |
| Moteur de conduite principale |
Invertisseur CA de 45 kW (cage) |
| Moteur à ruban |
Invertisseur à courant alternatif de 11 kW |
| Moteur Capstan |
Invertisseur CA de 22 kW |
| Moteur de prise |
5Inverteur à courant alternatif de 0,5 kW |
| Puissance totale installée |
≈ 85 kW (3Ph, 380V±10%, 50 Hz) |
| Hauteur du centre de la machine |
1 000 mm |
| Direction |
De droite à gauche (personnalisable) |
| Dimension globale (réf.) |
≈ 35 000 × 6 000 × 5 000 mm |
Composition de la machine (provisionnement standard)
-
PN1250/1+4 Cage de mise en échec planétaire avec rétro-torsion 1 ensemble
-
Porte-moule à doubles rangées à fermeture
-
Φ630×2 Dispositif de collage non métallique ¢ 1 ensemble
-
Compteur mécanique + électronique de longueur 1 ensemble
-
1600 kg Oursine pneumatique Capstan ¢ 1 jeu
-
Φ2500 Type de portail Prise en charge avec traverse 1 jeu
-
Système de commande électrique complet (CPL + HMI + onduleur) 1 jeu
-
Barreaux de sécurité et dispositif d'arrêt d'urgence
-
Φ1600 Tableau de paiement central de colonne 1 jeu
