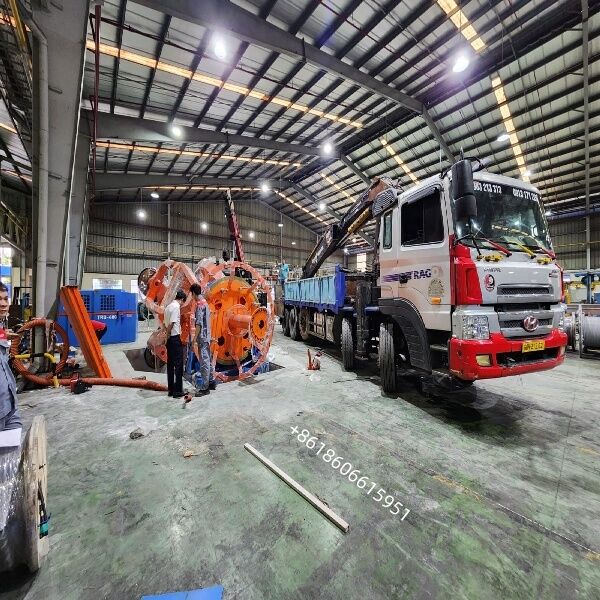

Machine de pose de câbles 1250/1+4 1250 mm Bobbin Planétaire câblage
Résumé
La machine de pose planétaire CLY-1250/1+4 est conçue pour le câblage / la pose de câbles électriques à basse et moyenne tension, de câbles de commande et de câbles miniers multicœurs.Convient à la fois pour les cœurs ronds et en forme de secteur (jusqu'à 5 cœurs)La cage est équipée d'une fonction de rétro-torsion à 100%, assurant un stress interne minimal dans le câble posé.L'ensemble de la ligne est contrôlée par un écran tactile PLC + HMI avec des moteurs à onduleur pour une hauteur de pose précise et une vitesse de ligne synchronisée.
Application du projet
L'installation de câbles d'alimentation LV/MV (PVC, isolés par XLPE)
Ensemble de câbles de commande et de câbles miniers (2 ′ 5 cœurs)
D'une épaisseur n'excédant pas 1 mm
Tapeur non métallique facultatif (polyester / bande mica) et blindage en fil d'acier
Principales caractéristiques
Cage de mise à l'eau planétaire (1 bobine centrale + 4 bobines latérales, PN1250) avec pleine capacité de remontage
Direction S/Z du détachement, hauteur de mise en place réglable sans pas par PLC (300 ∼ 2500 mm)
Structure de gros roulements à double support pour un fonctionnement à haute vitesse et à faible vibration
Fermeture/débranchement de bobines électriques, fonction de pré-torsion pour les noyaux de secteur
Équipé d'une tête d'emballage non métallique (2-pad, 500 ∼ 650 tr/min) et d'un blindage en acier en option
Capstan pneumatique avec mesure de la longueur et arrêt automatique en cas de défaut
Protection complète de la sécurité: surcharge, déplacement excessif, verrouillage de la porte de protection, arrêt d'urgence
| Le type |
1 + 3 = 4 Bobbins |
1 + 4 = 5 Bobbins |
| Modèle |
KP100 |
KP125 |
KP160 |
KP100 |
KP125 |
KP160 |
| Pour les appareils à commande numérique: |
1000 |
1250 |
1600 |
1000 |
1250 |
1600 |
| Section de câble pour noyaux ronds [mm2] |
16 à 240 |
25 à 300 |
25 à 300 |
16 à 240 |
25 à 300 |
25 à 300 |
| Section de câble pour les noyaux de secteur [mm2] |
16 à 240 |
16 à 240 |
16 à 240 |
16 à 240 |
16 à 240 |
16 à 240 |
| section de câble pour noyaux pré-spiraux [mm2] |
16 à 240 |
16 à 400 |
16 à 400 |
16 à 240 |
16 à 400 |
16 à 400 |
| Le câble fini φ[mm] |
60 |
80 |
100 |
60 |
80 |
100 |
| Velocité du rotor [rpm] |
55 |
36 |
24 |
55 |
30 |
20 |
| Vitesse de ligne [m/min] |
60 |
60 |
45 |
60 |
60 |
45 |
| Puissance du moteur principal [kW] |
55 AC |
55 AC |
55 AC |
65 AC |
65 AC |
65 AC |
La machine peut enchaîner les câbles ronds avec torsion arrière et les câbles de secteur sans torsion arrière
Traction de ligne par moteurs AC/DC avec synchronisation électronique ou mécanique entre les composants de ligne.
Facilité par la correction du secteur motorisé
Avec ou sans arrangement de torsion arrière (arrangement solaire et planétaire)
L'arbre principal est supporté par des roulements à rouleaux pour une maintenance facile.
Boîtes de vitesses spéciales pour le moteur principal
Fréquence à tambour pneumatique lourde pour cage principale
Fourniture de bobines pour 4 à 9 bobines.
HMI et PLC équipé (facultatif)
Placement facile
Éventail de prélèvements et de paiements disponibles
Unité d'extraction hors ceinture de charges lourdes
Têtes de ruban adhésif tangentielles/concentriques en ligne
