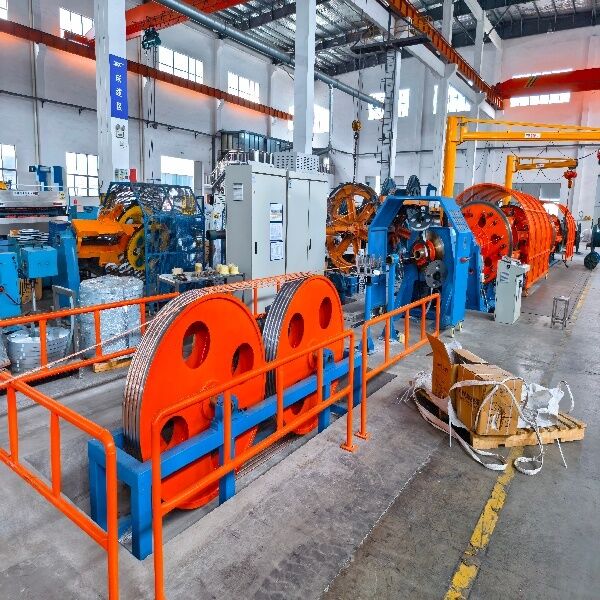

500/12+18 Machine de décapage planétaire

Résumé

La machine de fixation de câbles planétaires JLY-500/12+18 est spécialement conçue pour fixer des conducteurs en cuivre, en aluminium, en ACSR et des noyaux isolés de câbles de commande.Équipé d'un mécanisme d'inversion des engrenages planétaires (100% de inversion disponible), il élimine les contraintes internes du fil pendant le ramollissement, ce qui le rend idéal pour les conducteurs ronds ou en forme de secteur, les câbles en acier,et même blindement par fil d'acier / blindage par fil de cuivre si configuré en optionLa ligne est entraînée par des moteurs à onduleur AC individuels et contrôlée via un écran tactile PLC + HMI pour un réglage précis et sans pas de la longueur de pose.

Applications

Entraînement de conducteurs en cuivre et en aluminium nus (déplacement souple/dur)

Fabrication de fils ACSR (en acier renforcé par conducteur d'aluminium)

Noyaux isolants pour câbles de commande et câbles de signalisation

Armature en fil d'acier ou blindage en fil de cuivre en option

Convient pour les conducteurs ronds et précompactés en forme de secteur

Principales caractéristiques

Configuration de la cage: 1 bobine centrale + 12 + 18 bobines PND500 (norme PN500 / DIN 46395/46397)

Full Planetary Back-Twist: mécanisme planétaire de type engrenage réduit la torsion du fil et la contrainte interne

S/Z Direction de mise en branle: placement sans pas réglable par PLC (généralement 40×800 mm)

Dispositif d'inversion individuel: cage, capstan et prise en charge indépendamment entraînés et synchronisés

Contrôle mécanique / magnétique de la tension de poudre: maintient une tension uniforme de la bobine pleine à vide

Tête de ruban adhésif non métallique facultative (Φ400×2 ou Φ630×2): Pour l'emballage en ruban adhésif mica / polyester / coussin

Systèmes de sécurité: arrêt d'urgence, protection contre la surcharge, verrouillage de la porte de protection, arrêt automatique du fil cassé

Composition standard de la machine

Φ1600 Plateforme centrale de paiement de colonne (ou PN800 PN1250) 1 jeu

PN500/1+12+18 Cage planétaire avec mécanisme de rétro-torsion

Fermeture / assemblage Détenteur de matériau (réglable)

Dispositif de collage non métallique Φ400×2 (facultatif) 1 ensemble

Compteur mécanique + électronique de longueur 1 ensemble

Capstan pneumatique à deux roues (Ø1600/Ø2000) ¢ 1 jeu

Type de portail Prise en charge avec traverse (PN1250/PN1600) 1 jeu

Cabinet de commande électrique complet (PLC + HMI + onduleur + sécurité d'entrée/sortie)

Barreaux de sécurité, arrêts d'urgence et balises d'avertissement

Accessoires facultatifs

Tête de blindage à fil d'acier / ruban d'acier

Tête de détection / de blindage par fil de cuivre

Plaques de remplissage de fils (jusqu'à 24 bobines de remplissage)

Poudre magnétique / système de tension d'hystérésis (marque importée facultative)

01- Support de roulement complet: adoptez un roulement complet pour soutenir le tube de jonction, ce qui augmente considérablement la production
L'efficacité et le fonctionnement en douceur, le faible bruit et la longue durée de vie.
02. Pratique de serrage de bobine: adopter le ressort pour serrer bobine automatiquement et pneumatiquement desserrer
Ces modèles sont faciles et sûrs à utiliser.
03. Protection contre les brèches de fil: La fonction de protection contre les brèches de fil assure l'arrêt automatique de la machine
une fois détecté le fil cassé.
