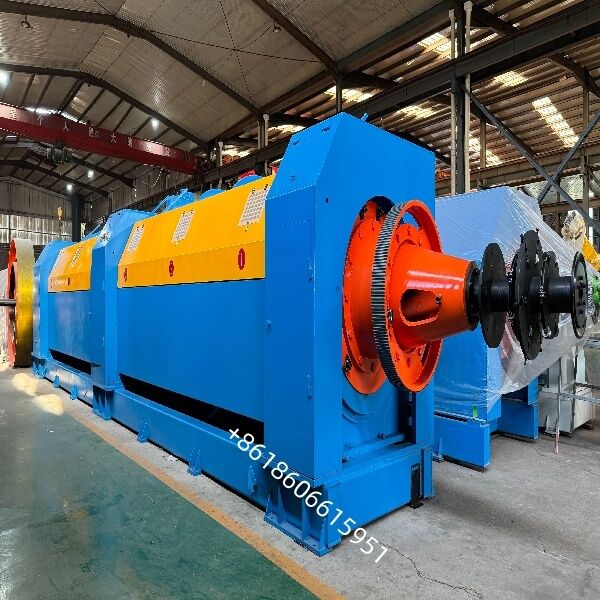

Un fil tubulaire de haute précision pour une qualité supérieure du câble vers l'Afrique du Sud

Un fil tubulaire de haute précision pour une qualité supérieure du câble vers l'Afrique du Sud

** Principaux domaines d'application **

Ces équipements sont principalement utilisés pour la fixation et le câblage des matériaux suivants:

Conducteurs métalliques: fil de cuivre, fil d'aluminium et fil d'acier.

Produits de câbles: acier renforcé à conducteur en aluminium (ACSR), câble de mise à la terre optique (OPGW), câbles de commande, câbles, cordons de pneus, etc.

Les noyaux isolés: capables de câbler et de fixer des noyaux isolés en plastique ou en caoutchouc lorsqu'ils sont équipés d'une unité de collage.

** Structure et composants du noyau**

Une ligne de jonction tubulaire typique comprend les sections suivantes:

Système d'élimination: support central d'élimination et porte-bobines de type berceau situés à l'intérieur du tube.

Unité principale (corps de tube): un corps cylindrique soudé soutenu par de grands roulements; dynamiquement équilibré pour un fonctionnement à grande vitesse et à faible bruit.

Dispositifs auxiliaires: support de matrice double, compteur de longueur et système de lubrification.

Démarrage et prise en charge: capstan, unité de prise en charge et mécanisme de traverse.

Système de commande: Les modèles modernes utilisent généralement le contrôle PLC + HMI, ce qui permet des fonctionnalités telles que le réglage de la longueur de pose sans pas, l'arrêt automatique en cas de rupture du fil et le contrôle de la tension constante.

Configurations facultatives: dispositif de fixation, freins à tension magnétique poudre/hystérésis.

** Caractéristiques techniques et avantages**

Haute vitesse et productivité élevée: la structure tubulaire offre une excellente rigidité, permettant des vitesses de rotation élevées (supérieures à 1500 tr/min pour les modèles plus petits),résultant en des vitesses de ligne rapides et une capacité de production élevée.

Précision et stabilité: le support complet du roulement et une conception de tube de grand diamètre assurent un fonctionnement en douceur, une longueur de pose uniforme et une qualité de produit élevée.

Sécurité: équipé d'un système complet de détection des brèches de câbles, de freinage pneumatique et de systèmes de protection.

Direction de fonctionnement:La machine de droite, c'est-à-dire face à l'opération de l'appareil, le paiement gauche, et la prise droite
Couleur
Partie tournante:orange à l'extérieur RAL1028
Corps principal de l'équipement: RAL5015 bleu ciel
Partie inférieure du cadre: RAL9017 extérieur noir
Réglage de la fréquence d'écoulement
