Maximisez votre production : la nouvelle génération de technologie de toronnage tubulaire

Maximisez votre production : la nouvelle génération de technologie de toronnage tubulaire

**Domaines d'application clés**

Cet équipement est principalement utilisé pour le toronnage et le câblage des matériaux suivants :

Conducteurs métalliques : Fil de cuivre, fil d’aluminium et fil d’acier.

Produits de câbles : conducteur en aluminium renforcé d'acier (ACSR), fil de terre optique (OPGW), câbles de commande, câbles métalliques, câbles pour pneus, etc.

Noyaux isolés : Capables de câbler et de toronner des noyaux isolés en plastique ou en caoutchouc lorsqu'ils sont équipés d'une unité de ruban adhésif.

**Structure de base et composants**

Une ligne de toronnage tubulaire typique comprend les sections suivantes :

Système de dévidage : support de dévidage central et porte-bobines de type berceau situés à l'intérieur du tube.

Unité principale (corps tubulaire) : un corps cylindrique soudé soutenu par de grands roulements ; équilibré dynamiquement pour un fonctionnement rapide et silencieux.

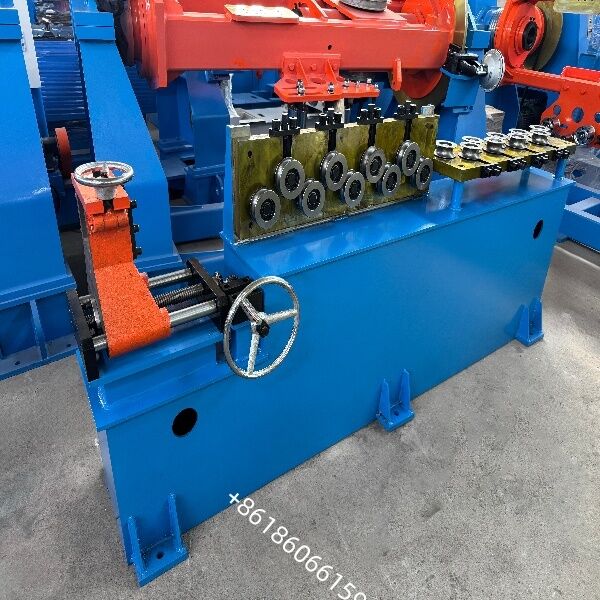

Dispositifs auxiliaires : Porte-filière double, compteur de longueur et système de lubrification.

Transport et enroulement : cabestan, unité d'enroulement et mécanisme de traverse.

Système de contrôle : les modèles modernes utilisent généralement un contrôle PLC + HMI, permettant des fonctionnalités telles que le réglage continu de la longueur de pas, l'arrêt automatique en cas de rupture de fil et le contrôle constant de la tension.

Configurations optionnelles : dispositif de ruban adhésif, freins de tension à poudre magnétique/hystérésis.

**Caractéristiques techniques et avantages**

Vitesse élevée et productivité élevée : La structure tubulaire offre une excellente rigidité, supportant des vitesses de rotation élevées (supérieures à 1 500 tr/min pour les modèles plus petits), ce qui se traduit par des vitesses de ligne rapides et une capacité de production élevée.

Précision et stabilité : un support de roulement complet et une conception de tube de grand diamètre garantissent un fonctionnement fluide, une longueur de pose uniforme et une qualité de produit élevée.

Sécurité : Équipé de systèmes complets de détection de rupture de fil, de freinage pneumatique et de boîtier de protection.

Sens de fonctionnement :La machine de droite, c'est-à-dire face au fonctionnement de l'appareil, au paiement de gauche et à la prise de droite
Couleur
Partie tournante :orange extérieur RAL1028
Corps principal de l'équipement : RAL5015bleu ciel
Partie piètement : noir extérieur RAL9017
Armoire de commande : RAL7032

Maximisez la productivité de vos câbles avec notre toronneuse tubulaire à grande vitesse

Dans le secteur concurrentiel du fil et du câble, la précision, la rapidité et la fiabilité définissent votre succès. Notre machine de toronnage tubulaire avancée est conçue pour révolutionner votre processus de toronnage en fournissant des conducteurs de qualité supérieure avec une efficacité opérationnelle inégalée.

Pourquoi choisir notre toronneuse tubulaire ?

Performances à haute vitesse : la conception optimisée du tube avec de grands roulements prend en charge des vitesses de rotation allant jusqu'à 1 500 tr/min, augmentant considérablement votre rendement quotidien.

Technologie 100 % Back-Twist : assure un soulagement des contraintes internes pour les fils de cuivre, d'aluminium et d'acier, produisant des câbles plus droits et sans torsion, idéaux pour les câbles ACSR, OPGW et en acier.

Contrôle précis de la longueur de pose : équipé d'un système de contrôle PLC + HMI et d'un réglage continu du pas (40 à 350 mm+), garantissant une géométrie de toron cohérente à chaque fois.

Construction robuste et sûre : un double support de roulement de grande taille, une lubrification par circulation d'huile fine et des protections de sécurité entièrement fermées minimisent les temps d'arrêt et prolongent la durée de vie de la machine.

Composants haut de gamme : assemblés avec des moteurs Sie-mens, des systèmes électriques Sch-neider et des roulements NSK/FAG/SKF pour garantir une fiabilité de norme mondiale.

Votre partenaire de fabrication de confiance

Avec des conceptions certifiées CE, une assistance technique 24h/24 et 7j/7 et des services de mise en service sur site, nous ne vendons pas seulement des machines : nous proposons des solutions de toronnage clé en main qui évoluent avec votre entreprise.

Contactez-nous dès aujourd'hui​ pour un devis personnalisé ou pour planifier un test en direct.

Améliorez votre ligne de production dès maintenant, là où la précision rencontre la productivité.
