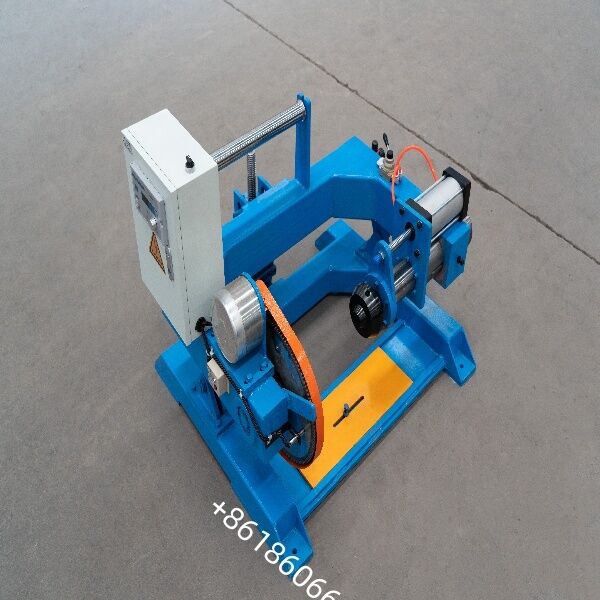

Le "pay-off magnétique 500-630" fait référence à un support de pay-off utilisant une poudre magnétique ou un frein d'accouplement magnétique, conçu pour des bobines dont le diamètre varie de Φ500 mm à Φ630 mm.Il est couramment utilisé à l'étape de paiement en amont des équipements tels que les machines de jonction tubulaire et les lignes d'extrusion pour fournir un contrôle stable de la tension et prévenir l'enchevêtrement ou le relâchement du câble.

** Décomposition des termes clés**

** Remboursement magnétique:**

Un support de compensation qui utilise un frein à poudre magnétique ou un accouplement magnétique pour fournir une tension passive réglable et lisse, empêchant l'enchevêtrement des fils causé par l'inertie.

**500 à 630:**

Indique la plage de diamètre applicable de la bobine, plus précisément PN500?? PN630 (diamètre extérieur de la bride d'environ 500?? 630 mm); certains modèles prennent en charge une plage réglable de Φ400?? 630 mm.

** Caractéristiques techniques communes (configuration typique) **

** Contrôle de la tension:**

freinage à poudre magnétique ou couplage hystérésique; la tension est réglable sans pas par un régulateur (les configurations courantes comprennent des unités à poudre magnétique de 5 kg ou 10 kg).

** Conception de la structure:**

Type sans arbre avec serrage à double extrémité, ou type fixe à station unique/double; disposant d'un serrage pneumatique et d'un levage/abaissement électrique.

**Capacité de charge:**

La charge maximale est d'environ 600 à 1 500 kg (selon le modèle spécifique et la taille de la bobine).

**Diamètre du fil applicable:**

Généralement φ0,3 ∼5,0 mm (cuivre, aluminium, fil d'alliage, etc.); personnalisable en fonction des exigences du procédé.

** Vitesse de ligne:**

Les modèles passifs peuvent atteindre des vitesses allant jusqu'à environ 200 m/min; les modèles actifs équipés de moteurs permettent un contrôle de vitesse synchronisé avec la chaîne de production principale.

** Fonctions auxiliaires:**

Détection de rupture de fil/arrêt automatique, protection des limites supérieure et inférieure et réglage de tension/connexion du système par écran tactile et PLC.

1Dans les machines de décapage tubulaire
Rôle: source de tension centrale de décharge + source de tension multi-tête de pré-décharge
Remboursement central
Il alimente un seul fil central (noyau en acier, noyau en cuivre, fibre optique, etc.) à l'intérieur du corps tubulaire.
Le freinage par particules magnétiques fournit une tension constante avec une capacité de rétraction; combiné à la rotation à grande vitesse du corps tubulaire,cela empêche le fil central de se desserrer ou de s'amincir en raison de la force centrifuge.
Remboursement à plusieurs personnes
Les supports indépendants de décharge de particules magnétiques sont configurés pour plusieurs fils simples à la section d'entrée de la machine principale de décharge.
La tension de chaque fil est réglable indépendamment, ce qui garantit une tension constante entre les brins, une inclinaison uniforme des brins et une excellente rondeur du produit fini.

Fonctions essentielles:
empêche le fil central de "errer" ou de "s'écarter".
Réduit les taux de rupture des fils; supporte un fonctionnement à grande vitesse supérieur à 1000 tr/min.
Il réduit au minimum le stress interne et la reprise après un échouage.

2Dans les lignes d'extrusion
Rôle: stabilisateur de tension avant pour la production d'isolation ou de revêtement
Utilisé pendant la phase de récupération avant que des noyaux isolants ou des conducteurs ne pénètrent dans l'extrudeuse.
Le freinage par particules magnétiques contrecarre l'inertie du rouleau, permettant au fil d'entrer dans la tête d'extrusion à tension constante, empêchant ainsi:
Excentricité de la couche d'isolation.
Épaisseur de paroi inégale.
Les défauts de surface tels que les motifs de "bambous" ou les marques de chatter.

Fonctions essentielles:
Assure la cohérence du diamètre extérieur extrudé.
Réduit l'accumulation ou l'amincissement des fils pendant les cycles de démarrage et d'arrêt.

3. Dans Stranders rigides / Stranders planétaires
Rôle: Unité de prépaiement et unité de paiement auxiliaire
Il agit comme un support de pré-paiement pour alimenter en douceur plusieurs bobines de fil unique dans la cage de mise en échec.
Fournit une tension douce et sans choc lors de la fixation de conducteurs à grande section (par exemple, ACSR, câbles à grande échelle) à basse vitesse,protégeant les conducteurs d'aluminium ou de cuivre mous de la déformation due à l'étirementFonctions essentielles:
Il peut accueillir des conducteurs flexibles à grande échelle.
Synchronise le démarrage/arrêt et le suivi de la tension avec la machine principale.

4. dans les machines de dessin de fil
Rôle: tampon de remboursement avant le tirage grossier ou intermédiaire
Débarrasse la matière première des grandes bobines (Φ500 ≈ 630 mm) avant les étapes de tirage grossier ou intermédiaire.
Le freinage par particules magnétiques absorbe l'inertie de la bobine, empêchant le dépassement du fil ("fuite") et la rupture.
Fonctions essentielles:
Protège les matrices et prolonge la durée de vie des matrices.
Améliore la stabilité de la vitesse de tirage.

5Dans les machines à cueillir.
Rôle: régulation de la tension de précision des conducteurs flexibles
Utilisé pour le dépôt de fils de cuivre fin et souple, en conserve ou en alliage lors du groupage/stranding.
Le mode basse tension empêche l'étirement ou la rupture des fils fins; adapté aux fils ultra-fin, aux fils de qualité médicale et aux fils électroniques.
Fonctions essentielles:
Convient pour les fils fins (φ0,03 φ1,0 mm).
Améliore la rondeur et la souplesse du fil.

6Dans les machines de scotch
Rôle: Tape à tension constante ou alimentation par câble
Fournit une tension de dépliage stable pour des matériaux tels que le ruban adhésif à base de mica, le ruban adhésif à base de polyester et le tissu non tissé.
Prévient les rides, les chevauchements ou le relâchement du ruban adhésif; assure la qualité des couches isolantes ou de blindage.
Fonctions essentielles:
Assure une prise en bande sans bulles d'air.
Synchronisation avec la machine principale; compensation automatique de tension.

7Dans les lignes de prise / remontage
Rôle: unité de décomposition de tension de précision
Il sert d'unité de paiement lors de processus tels que le rebondissement, l'inspection et le marquage par jet d'encre.
S'assure que le fil ne se tord ni ne se déforme pendant le processus de rebond.
Fonctions essentielles:
Convient pour le remontage de précision de câbles finis et de conducteurs semi-finis.
Maintient la tension en boucle fermée correspondant à l'unité de prise.
