Payeur et absorption de la colonne de charge lourde: conçu pour une stabilité maximale de la charge

Payeur et absorption de la colonne de charge lourde: conçu pour une stabilité maximale de la charge

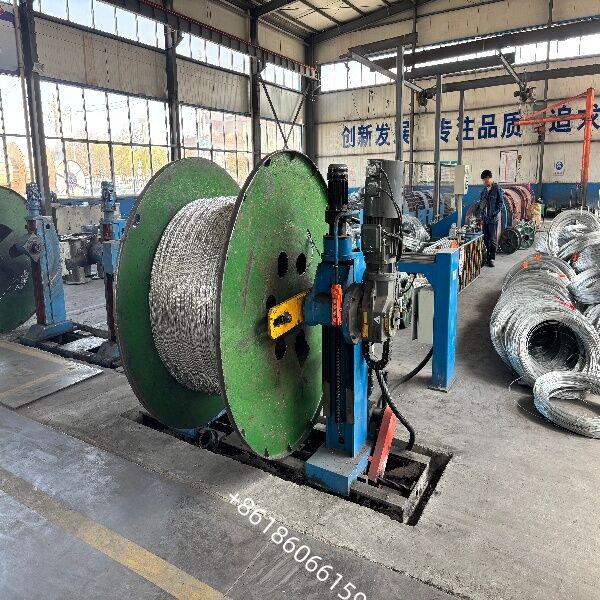

Les unités de décharge et de prise de charge de type colonne (également appelées machines de décharge et de prise de charge à double colonne ou à portique) sont des équipements auxiliaires essentiels dans les lignes de fabrication de câbles utilisés pour manipuler des câbles de grand format,rouleaux lourds (bobines ou tambours)Ils utilisent deux colonnes indépendantes, capables de soulever verticalement et d'ouvrir/fermer horizontalement, pour serrer et fixer le trou central de la bobine.permettant une décharge et une prise en charge des câbles sans heurts (démontage).

** Caractéristiques structurelles clés **

**Soutien à double colonne:** Dispose d'une structure de colonne de plaque d'acier soudée; les moteurs entraînent des vis ou des chaînes en plomb pour contrôler le mouvement vertical et horizontal des colonnes,d'une largeur et d'un diamètre variés (généralement compris entre PN800 et PN3150 ou plus).

**Soudage sans arbre:** La bobine est fixée par des cônes de serrage aux deux extrémités, ce qui élimine le besoin d'insérer un arbre solide lourd;Ceci garantit une efficacité élevée de changement de bobine et est idéal pour les opérations lourdes.

**Conception mobile (facultatif):** Les grandes unités de type portail/gantry peuvent se déplacer d'avant en arrière sur des rails de sol pour s'adapter aux changements de longueur de la ligne de production ou pour se synchroniser avec d'autres équipements (tels que les tracteurs à chenilles).

** Systèmes de tension et de traverse:**

**Remboursement:** Habituellement équipé de freins à disque mécaniques, de freins à particules magnétiques ou de régulateur de couple du moteur pour maintenir la tension de débranchement.

**Réception:** Il est équipé d'un moteur servo indépendant ou contrôlé par VFD et d'un système de traverse de précision pour assurer un enroulement soigné et en couches et éviter le "téléscopage".

**Rôle dans la ligne de production**

**En tant qu'unité de compensation:** Positionné au début des câbles tubulaires, des câbles rigides ou planétaires ou des lignes d'extrusion, il fournit une tension de débranchement stable pour les gros rouleaux de conducteurs ou les noyaux de câbles,prévenir les enroulements en vrac ou l'abrasion de la surface.

** En tant qu'unité d'accueil:** Positionné à l'extrémité des processus de câblage, d'extrusion, de blindage ou de remontage, il enroule soigneusement le câble fini sur de grands rouleaux à une hauteur fixe,faciliter le stockage et le transport. Ligne indépendante de rebondissement/test: fonctionne comme une unité autonome de récupération et de prise en charge pour la vérification de la longueur du câble, les essais d'étincelles, le marquage par jet d'encre ou le transfert de bobine.

Distinction par rapport aux autres systèmes de rémunération

En comparaison avec les paiements par le levier magnétique/sans arbre (modèles à petite échelle 500?? 630):Le système de type colonne est spécialement conçu pour les charges ultra-lourdes (de 5 à 55 tonnes) et les rouleaux de grand diamètre, offrant une rigidité structurelle supérieure; en revanche, les supports de récupération de poudre magnétique 500 ‰ 630 sont généralement utilisés pour les processus de stratification à grande vitesse ou d'extrusion en amont.

Comparé aux supports de récupération électriques (basés sur l'arbre): le système de type colonne élimine la nécessité d'installer ou de retirer des arbres lors des changements de rouleaux, offrant des niveaux d'automatisation et de sécurité plus élevés,le rendant mieux adapté à la production de grandes sections transversales, produits de longue durée tels que les câbles haute tension et sous-marins.
