Détails du produit
Lieu d'origine: Chine
Nom de marque: Beyde
Certification: CE
Numéro de modèle: 630/1+6
Conditions de paiement et d'expédition
Quantité de commande min: 1 ensemble
Détails d'emballage: Emballage de conteneurs de sécurité
Délai de livraison: 90 jours
Conditions de paiement: LC, D/A, D/P, T/T
Capacité d'approvisionnement: 200 set / an
Usage: |
Échouage |
nom: |
Toronneuse tubulaire |
Application: |
acier, ACSR et AAAC, fil Al |
Matériau du fil: |
en acier, de cuivre |
La plus petite bobine de réceptrice: |
PN800 |
Taille centrale de machine: |
700mm |
Bobine centrale de profit: |
PN400 à PN630 |
Pouvoir: |
220 ou 380 |
Taille de bobine de réceptrice: |
PND800-PND1600 |
API: |
SIE/MENS |
Diamètre minimum du fil nu: |
1mm |
Diamètre de fil nu maximum: |
5 mm |
Garantie: |
12 mois |
Usage: |
Échouage |
nom: |
Toronneuse tubulaire |
Application: |
acier, ACSR et AAAC, fil Al |
Matériau du fil: |
en acier, de cuivre |
La plus petite bobine de réceptrice: |
PN800 |
Taille centrale de machine: |
700mm |
Bobine centrale de profit: |
PN400 à PN630 |
Pouvoir: |
220 ou 380 |
Taille de bobine de réceptrice: |
PND800-PND1600 |
API: |
SIE/MENS |
Diamètre minimum du fil nu: |
1mm |
Diamètre de fil nu maximum: |
5 mm |
Garantie: |
12 mois |

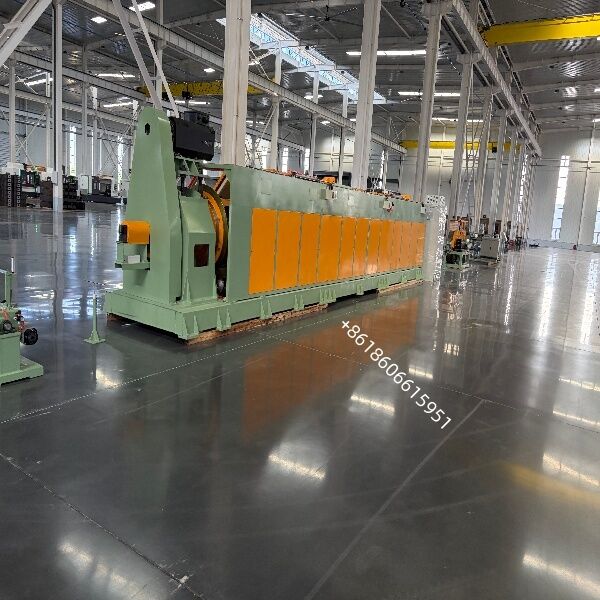

Machine de retreint tubulaire Fil d'acier précontraint Machine de retreint 630/1+6
Retreint tubulaire haute vitesse pour la production de fil d'acier précontraint (fil d'acier PC) 1x7 et de câbles en acier galvanisé/inoxydable 1+6. Six fils sont déroulés de l'intérieur du tube rotatif, se tordent autour d'un fil central sans torsion, et sortent sous forme de fil géométriquement stable et détendu, à une vitesse de cage allant jusqu'à 1200 tr/min.
Présentation du produit
Retreint tubulaire · Modèle TG-630/1+6 · Pour fil d'acier précontraint 1x7 et câble 1+6
La machine de retreint tubulaire 630/1+6 est un système de retreint haute vitesse et sans torsion conçu pour les fabricants de fil d'acier précontraint pour béton (PC) selon les normes ASTM A416 / A779, EN 10138, GB/T 5224 et ISO 6934-3. Elle dispose six fils extérieurs (enroulés sur des bobines de 630 mm logées à l'intérieur du tube rotatif) autour d'un fil central stationnaire, produisant la structure standard 1x7 utilisée dans la construction en béton post-tendue et pré-tendue.
Étant donné que les bobines de déroulage tournent avec le tube plutôt qu'en sens inverse, la machine n'induit aucune torsion inverse aux fils individuels. Le résultat est un fil avec un pas de toronnage uniforme, un diamètre constant, une faible relaxation et d'excellentes performances de liaison avec le béton — les trois propriétés qui déterminent si un fil réussit les tests de traction et de relaxation de contrainte.
| Diamètre du fil unique | Ø 1,0 mm - Ø 5,0 mm pour ST |
| Diamètre de retreint max. | Ø 17 mm Max |
| Plage de pas de retreint | 30 - 500 mm (réglable en continu) |
| Vitesse de rotation max. de la cage | 550 tr/min (vitesse de production réelle) |
| Plage de vitesse linéaire | 20-120 m/min |
| Diamètre de la roue de tirage | Ø 1200 + Ø 1200 mm |
| Taille de la bobine de déroulage dans la cage | PND630 |
| Taille de la bobine de rembobinage | PN800-PN1600 |
| Taille de la bobine de déroulage centrale | PND630 |
| Puissance du moteur principal | 55 KW |
| Puissance du moteur de tirage | 30 KW |
| Puissance du moteur de rembobinage | 5,5 KW |
![]()
![]()
![]()
| Marque des roulements | HRB |
| Marque des appareils basse tension | SCHNEIDER |
| Marque des composants pneumatiques | AIRTAC |
| Marque du moteur d'entraînement principal | (TOP CHINOIS) |
| Marque du moteur de rembobinage | (TOP CHINOIS) |
| PLC | SIE/MENS |
| Écran tactile | SIE/MENS |
| Classe de boulon | ≥ 8,8 classe |
Assurance qualité et service après-vente
Test d'acceptation en usine (FAT)
Fonctionnement à vide ≥ 2 h à 1200 tr/min, vibration ≤ 2,8 mm/s
Précision du pas de toronnage ≤ ±1 % sur 100 m
Stabilité de la tension ≤ ±5 % sur 8 h
Diamètre du fil dans ±0,15 mm, ovalité > 3 %
Test du circuit de sécurité selon ISO 13849-1, Cat. 3
Documentation et support
Dessin d'ensemble, P&ID, schéma électrique, liste des bornes
Manuel d'utilisation et de maintenance (EN / CN / RU / ES)
Liste des pièces avec codes OEM, liste des outils, déclaration CE
Installation sur site, mise en service et formation des opérateurs
Garantie de 12 mois, expédition des pièces de rechange sous 72 h depuis le stock
Diagnostic à distance via VPN / TeamViewer
