Détails du produit
Lieu d'origine: Chine
Nom de marque: Beyde
Certification: CE
Numéro de modèle: 630/1+6
Conditions de paiement et d'expédition
Quantité de commande min: 1 ensemble
Détails d'emballage: Emballage de conteneurs de sécurité
Délai de livraison: 90 jours
Conditions de paiement: LC, D/A, D/P, T/T
Capacité d'approvisionnement: 200 set / an
Usage: |
Échouage |
nom: |
Toronneuse tubulaire |
Application: |
acier, ACSR et AAAC, fil Al |
Matériau du fil: |
en acier, de cuivre |
La plus petite bobine de réceptrice: |
PN800 |
Taille centrale de machine: |
700mm |
Bobine centrale de profit: |
PN400 à PN630 |
Pouvoir: |
220 ou 380 |
Taille de bobine de réceptrice: |
PND800-PND1600 |
API: |
SIE/MENS |
Diamètre minimum du fil nu: |
1mm |
Diamètre de fil nu maximum: |
5 mm |
Garantie: |
12 mois |
Usage: |
Échouage |
nom: |
Toronneuse tubulaire |
Application: |
acier, ACSR et AAAC, fil Al |
Matériau du fil: |
en acier, de cuivre |
La plus petite bobine de réceptrice: |
PN800 |
Taille centrale de machine: |
700mm |
Bobine centrale de profit: |
PN400 à PN630 |
Pouvoir: |
220 ou 380 |
Taille de bobine de réceptrice: |
PND800-PND1600 |
API: |
SIE/MENS |
Diamètre minimum du fil nu: |
1mm |
Diamètre de fil nu maximum: |
5 mm |
Garantie: |
12 mois |

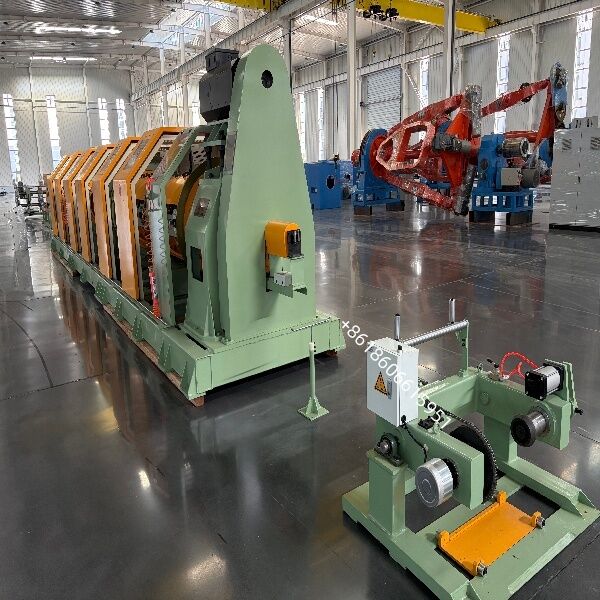

Machine de toronnage d'acier PC 630/1+6 en acier au carbone à haute résistance
Toronneuse tubulaire à haute vitesse pour la production de torons d'acier pour béton précontraint (PC) 1x7 et de câbles galvanisés/inoxydables 1+6. Six fils sont déroulés de l'intérieur du tube rotatif, s'enroulent autour d'un fil central sans torsion, et sortent sous forme de toron géométriquement stable et détendu, à une vitesse de cage allant jusqu'à 1200 tr/min.
Présentation du produit
Toronneuse tubulaire · Modèle TG-630/1+6 · Pour toron d'acier pour béton précontraint 1x7 et câble 1+6
La machine de toronnage tubulaire 630/1+6 est un système de toronnage à haute vitesse et sans torsion conçu pour les fabricants de torons d'acier pour béton précontraint (PC) selon les normes ASTM A416 / A779, EN 10138, GB/T 5224 et ISO 6934-3. Elle pose six fils extérieurs (enroulés sur des bobines de 630 mm transportées à l'intérieur du tube rotatif) autour d'un fil central stationnaire, produisant la structure standard de toron 1x7 utilisée dans la construction en béton post-tendue et pré-tendue.
Étant donné que les bobines de déroulage tournent avec le tube plutôt qu'en contre-rotation, la machine n'induit aucune torsion inverse aux fils individuels. Le résultat est un toron avec un pas de câblage uniforme, un diamètre constant, une faible relaxation et d'excellentes performances de liaison avec le béton — les trois propriétés qui déterminent si un toron réussit les tests de traction et de relaxation de contrainte.
| Diamètre du fil unique | Ø 1,0 mm - Ø 5,0 mm pour ST |
| Diamètre de toronnage max. | Ø 17 mm Max |
| Plage de pas de toronnage | 30 - 500 mm (réglable en continu) |
| Vitesse de rotation max. de la cage | 550 tr/min (vitesse de production réelle) |
| Plage de vitesse linéaire | 20-120 m/min |
| Diamètre de la roue de cabestan | Ø 1200 + Ø 1200 mm |
| Taille de la bobine de déroulage dans la cage | PND630 |
| Taille de la bobine de rembobinage | PN800-PN1600 |
| Taille de la bobine de déroulage centrale | PND630 |
| Puissance du moteur principal | 55 KW |
| Puissance du moteur de cabestan | 30 KW |
| Puissance du moteur de rembobinage | 5,5 KW |
![]()
![]()
![]()
![]()
| Marque des roulements | HRB |
| Marque des appareils basse tension | SCHNEIDER |
| Marque des composants pneumatiques | AIRTAC |
| Marque du moteur d'entraînement principal | (CHINOIS TOP) |
| Marque du moteur de rembobinage | (CHINOIS TOP) |
| PLC | SIE/MENS |
| Écran tactile | SIE/MENS |
| Classe de boulon | ≥ 8,8 classe |
Assurance qualité et après-vente
Test d'acceptation en usine (FAT)
Fonctionnement à vide ≥ 2 h à 1200 tr/min, vibration ≤ 2,8 mm/s
Précision du pas de câblage ≤ ±1% sur 100 m
Stabilité de la tension ≤ ±5% sur 8 h
Diamètre du toron dans ±0,15 mm, ovalité nulle > 3%
Test du circuit de sécurité selon ISO 13849-1, Cat. 3
Documentation et support
Dessin d'ensemble, P&ID, schéma électrique, liste des bornes
Manuel d'utilisation et de maintenance (EN / CN / RU / ES)
Liste des pièces avec codes OEM, liste des outils, déclaration CE
Installation sur site, mise en service et formation des opérateurs
12 mois de garantie, expédition des pièces de rechange sous 72 h depuis le stock
Diagnostic à distance via VPN / TeamViewer
Sens de fonctionnement :
Machine main droite, c'est-à-dire face à l'appareil, déroulage à gauche et rembobinage à droite
Couleur :
Corps principal de l'équipement : RAL 6021 Vert pâle (finition texturée)
Parties rotatives : RAL 1037 Jaune soleil
Corps principal de la protection : RAL 6021 Vert pâle (finition texturée)
Panneaux de porte coulissante : RAL 1037 Jaune soleil
Intérieur de la protection : RAL 1013 Blanc perle
Boîtier de commande : RAL 7032 Gris galet
