Détails du produit
Lieu d'origine: Chine
Nom de marque: Beyde
Certification: CE
Numéro de modèle: 630/1+6
Conditions de paiement et d'expédition
Quantité de commande min: 1 ensemble
Détails d'emballage: Emballage de conteneurs de sécurité
Délai de livraison: 90 jours
Conditions de paiement: LC, D/A, D/P, T/T
Capacité d'approvisionnement: 200 set / an
Usage: |
Échouage |
nom: |
Toronneuse tubulaire |
Application: |
acier, ACSR et AAAC, fil Al |
Matériau du fil: |
en acier, de cuivre |
La plus petite bobine de réceptrice: |
PN800 |
Taille centrale de machine: |
700mm |
Bobine centrale de profit: |
PN400 à PN630 |
Pouvoir: |
220 ou 380 |
Taille de bobine de réceptrice: |
PND800-PND1600 |
API: |
SIE/MENS |
Diamètre minimum du fil nu: |
1mm |
Diamètre de fil nu maximum: |
5 mm |
Garantie: |
12 mois |
Usage: |
Échouage |
nom: |
Toronneuse tubulaire |
Application: |
acier, ACSR et AAAC, fil Al |
Matériau du fil: |
en acier, de cuivre |
La plus petite bobine de réceptrice: |
PN800 |
Taille centrale de machine: |
700mm |
Bobine centrale de profit: |
PN400 à PN630 |
Pouvoir: |
220 ou 380 |
Taille de bobine de réceptrice: |
PND800-PND1600 |
API: |
SIE/MENS |
Diamètre minimum du fil nu: |
1mm |
Diamètre de fil nu maximum: |
5 mm |
Garantie: |
12 mois |

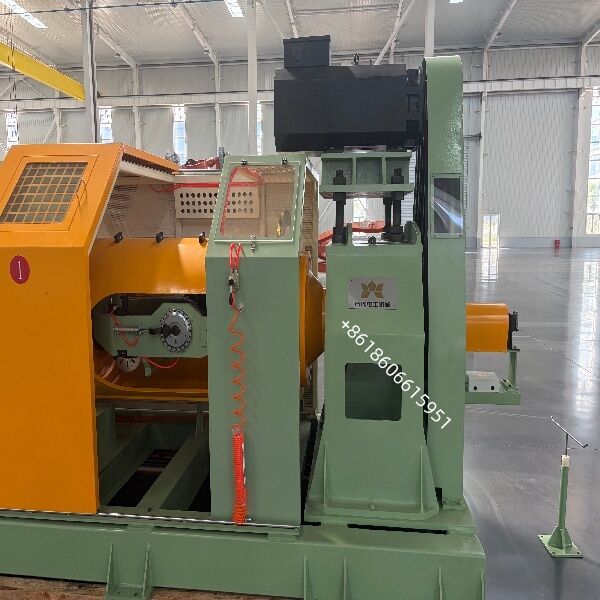

Machine de câbles et de fils industriels 1+6 machine de câbles galvanisés
L'appareil est équipé d'un câble tubulaire à haute vitesse pour la production de câbles en acier de béton prétraité de 1 × 7 (câble PC) et de câbles galvanisés / en acier inoxydable de 1 + 6.tourner autour d'un fil central sans torsion, et sort comme un brin géométriquement stable et soulagé de la contrainte à une vitesse de cage maximale de 1200 tr/min.
Vue d'ensemble du produit
Pour les fils de béton prétensionnés de 1 × 7 et les fils de fil de 1 + 6
La machine de stratification tubulaire 630/1+6 est un système de stratification à grande vitesse et sans torsion conçu pour les fabricants de chaînes d'acier en béton prétensionné (PC) selon ASTM A416 / A779, EN 10138,Les données de référence sont fournies par les autorités compétentes.Il dépose six fils extérieurs (enroulés sur des bobines de 630 mm transportées à l'intérieur du tube rotatif) autour d'un fil central stationnaire.produisant la structure standard de brin 1 × 7 utilisée dans les constructions en béton post-tendu et pré-tendu.
Comme les bobines tournent avec le tube plutôt que contre-rotation, la machine donne zéro torsion inverse aux fils individuels.diamètre constant, faible relâchement et excellentes performances de liaison avec le béton, les trois propriétés qui déterminent si un brin passe les tests de traction et de relâchement des contraintes.
| Diamètre du fil unique | Ø 1,0 mm- Ø 5,0 mm pour le ST |
| Diamètre maximal du filetage | Ø 17 mm maximum |
| Plage de mise à l'eau | 30 -500 mm (réglable sans pas) |
| Vitesse maximale de rotation de la cage | 550 r/min (vitesse de production réelle) |
| Plage de vitesse linéaire | 20 à 120 m/min |
| Diamètre de roue de capstan | Ø 1200+ Ø 1200 mm |
| Taille de la bobine de remboursement dans la cage | PND630 |
| Taille de la bobine de prise | PN800 à PN1600 |
| Taille de la bobine de paiement centrale | PND630 |
| Puissance du moteur principal | 55 kW |
| Puissance du moteur Capstan | 30 kW |
| Puissance moteur d'absorption | 5.5 kW |
Véritable kinématique tubulaire sans torsion
Six bobines de 630 mm sont logées dans un tube en acier dynamiquement équilibré. Les fils se déchargent sans inversion, donc pas de torsion résiduelle, pas de "ressort" dans le brin fini, pas de dommages au fil.
Résistance à la corrosion
Réglage du changement d'engrenage pour la sélection de l'envergure, plus une variante sans pas sur demande.
Tensionnage des fils individuels
Tensions de décharge de poudre magnétique ou servo-contrôlées, 5 à 60 N par fil, dérive ≤ ± 5% sur 8 h. Élimine les fils extérieurs lâches et les fluctuations de diamètre.
Tubes de sécurité de toute la longueur
Tuyau tournant entouré d'un protecteur d'acier fixe avec portes d'accès verrouillées, déverrouillage à vitesse zéro et arrêt d'urgence à double canal (ISO 13849-1, Cat. 3).
Capacité à grande vitesse
Vitesse de cage jusqu'à 1200 tr/min (dépendante du produit et de l'équilibre).
Contrôle PLC + HMI
RPM en temps réel, plage de mise, vitesse de ligne, comptage de mètres, tension et affichage d'alarme. 50 recettes de produits, Ethernet / Modbus TCP, OPC-UA en option pour la liaison MES.
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
| Marque de roulement | RHB |
| Marque d'appareil à basse tension | SCHNEIDER |
| Marque du composant pneumatique | AIRTAC |
| Marque du moteur principal | (Tête chinoise) |
| Marque de moteur de prise | (Tête chinoise) |
| PLC | Le SIE/MENS |
| Écran tactile | Le SIE/MENS |
| Grade de boulonnage | Classe ≥ 8,8 |
Assurance qualité et service après-vente
Test d'acceptation par usine (FAT)
Résistance à la combustion à 1200 tours/minute
Précision de mise en place ≤ ± 1% sur 100 m
Stabilité de tension ≤ ± 5% pendant 8 heures
Diamètre du brin inférieur ou égal à ±0,15 mm, aucune ovalité > 3%
Épreuve de circuit de sécurité selon ISO 13849-1, catégorie 3
Documentation et soutien
Tracé de l'analyse géographique, P&ID, schéma électrique, liste des terminaux
Manuel d'exploitation et de maintenance (EN / CN / RU / ES)
Liste des pièces avec les codes OEM, liste des outils, déclaration CE
Installation sur site, mise en service et formation des opérateurs
12 mois de garantie, 72 heures de livraison de pièces de rechange
Diagnostic à distance par VPN / TeamViewer
Direction de fonctionnement:
La machine de droite, c'est-à-dire face à l'opération de l'appareil, le paiement gauche, et la prise droite
Couleur:
Corps principal de l'équipement: RAL 6021 Vert pâle (finition sans rides)
Pièces tournantes: RAL 1037 Jaune Soleil
Corps principal de protection: RAL 6021 Vert pâle (finition sans rides)
Panneaux de porte coulissante: RAL 1037 Jaune Soleil
Intérieur de la garde: RAL 1013 Blanc d'huître
Résistance à l'usure
